Как заменить аккумулятор на iPhone 5S? Часть 2

Продолжаем подробный мануал, который позволит вам заменить аккумулятор на iPhone 5S своими руками. Начало инструкции вы можете найти тут.

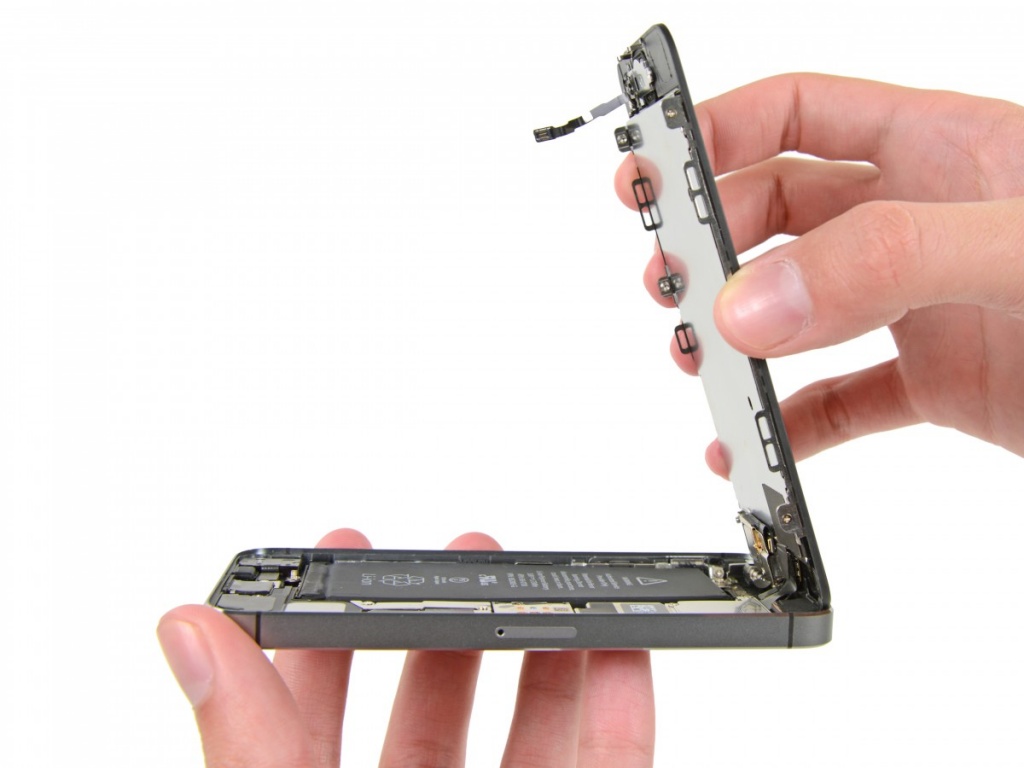

Итак, мы уже открыли корпус смартфона, и можем приступать к дальнейшим действиям. Сейчас важно держать экран поднятым на 90° как показано на фото.

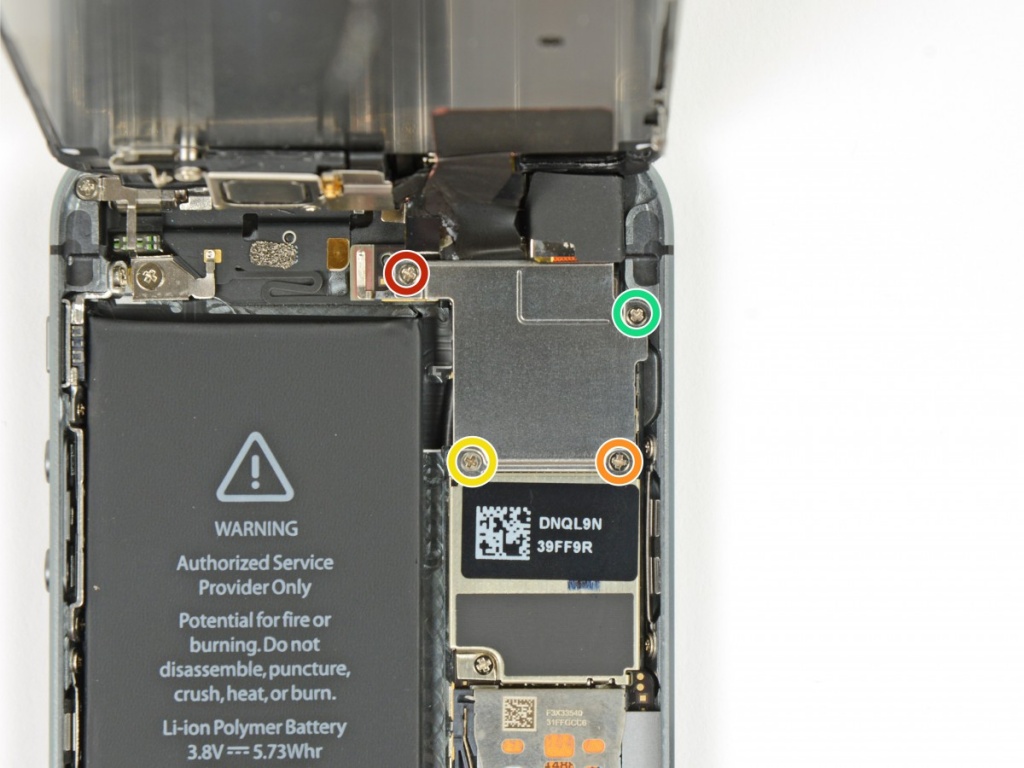

Теперь поочередно выкручивайте все шурупы, отмеченные на изображении. Используйте для этого крестовую отвертку Phillips. Важно: 1.7-миллиметровый шуруп не поддерживается примагничиванием, поэтому нужно аккуратно выкрутить его, не уронив и не потеряв.

Все эти шурупы имеют разную длину. Необходимо запомнить их положение, чтобы не повредить телефон при сборке. Закрутив 1,7 мм шуруп вместо 1,2 мм вы можете нанести повреждения важным элементам корпуса, и ваш iPhone 5S станет бесполезным кирпичом.

Когда все шурупы откручены и сложены в соответствующем порядке, можно легко снять защитный экран.

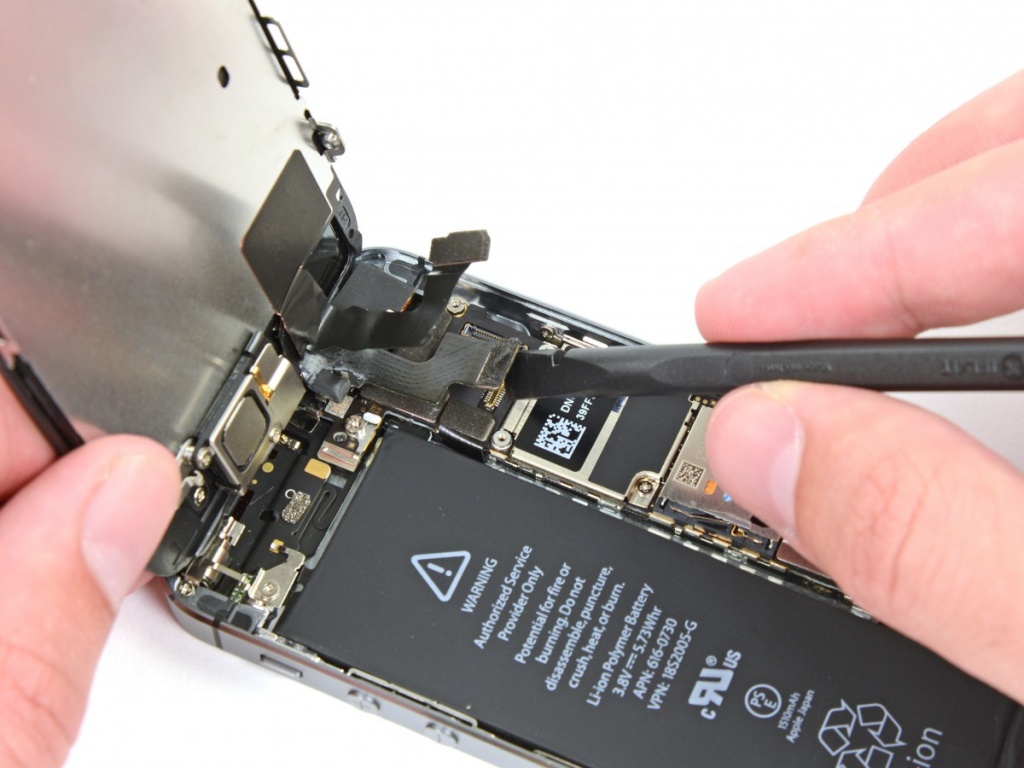

Для этого используйте пластиковую лопатку, при помощи которой отсоедините разъемы шлейфов сенсора и фронтального фотомодуля.

Выглядит это вот так.

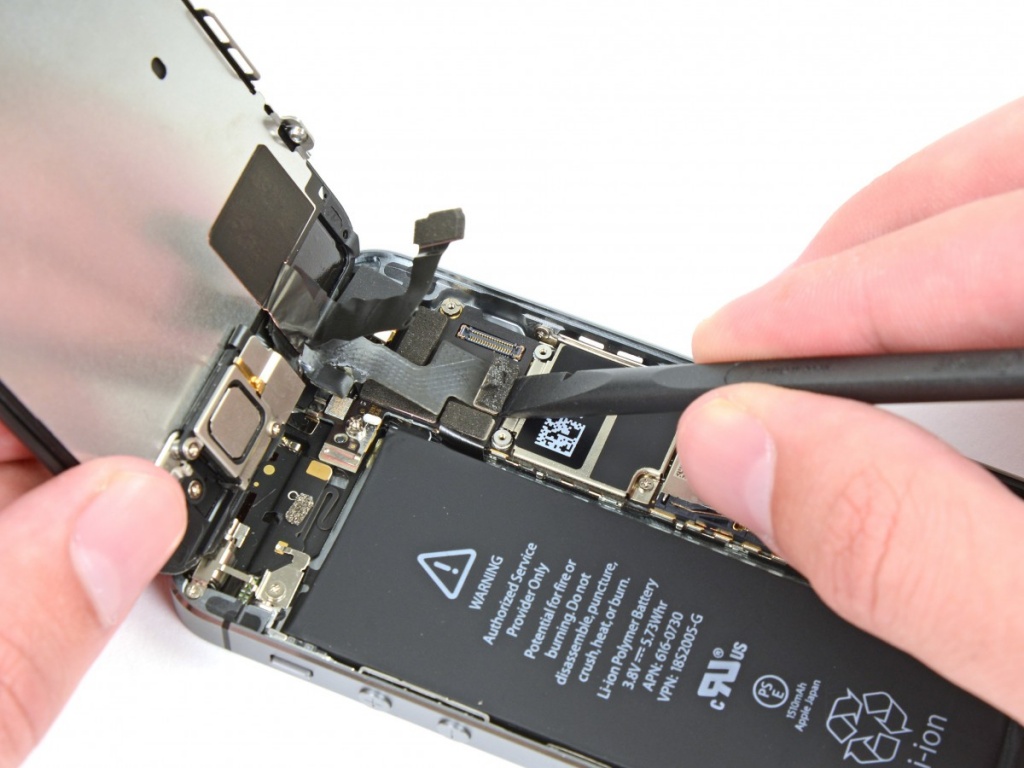

Продолжайте держать экран поднятым на 90 градусов. И только после выполнения всех вышеуказанных действий приступайте к отсоединению шлейфа от дисплея.

Сразу отметим, что на этапе сборки разъем дисплея Айфона может не защелкнуться до конца. Об этом будут свидетельствовать белые линии на экране при загрузке телефона. Если вы столкнулись с подобной проблемой, экран придется отсоединить и присоединить вновь. Затем следует выполнить перезагрузку устройства. Для этого на несколько секунд изымайте батарею.

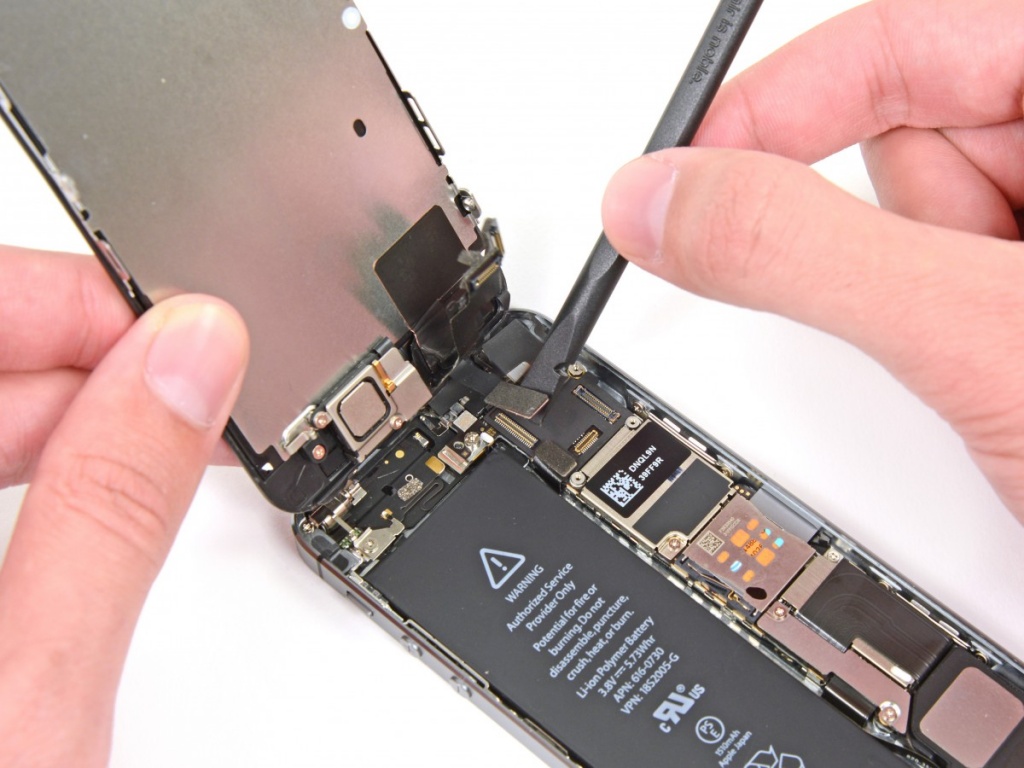

Теперь можно отключить разъем сенсорного экрана.

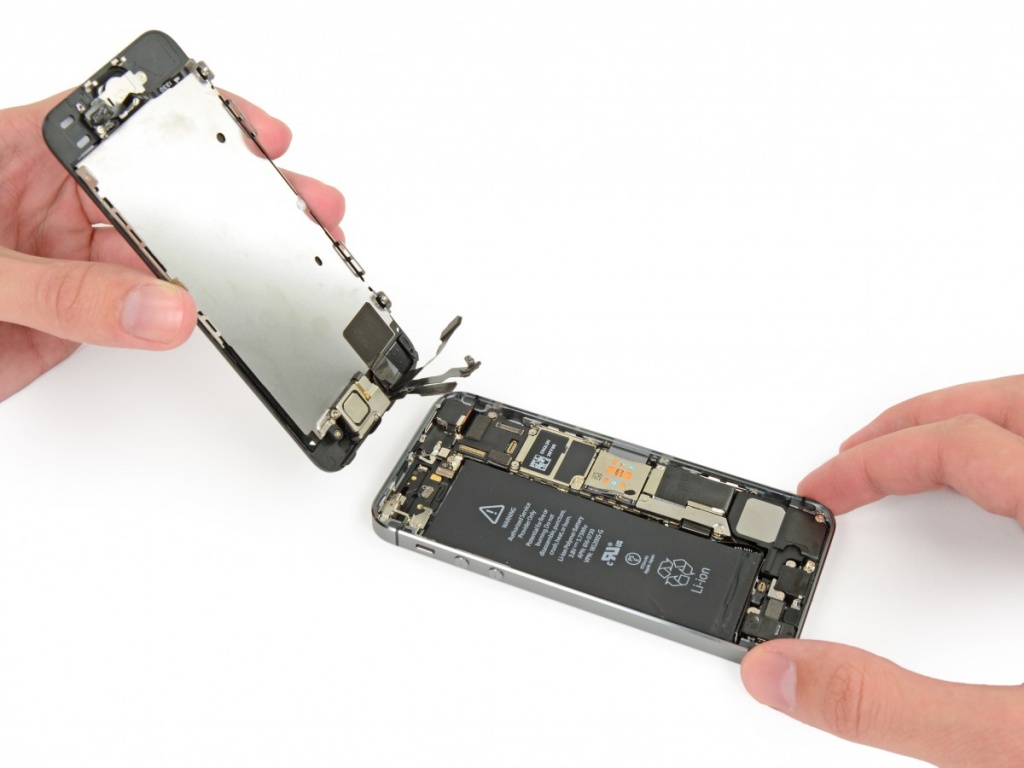

А после этого убираем сам экран.

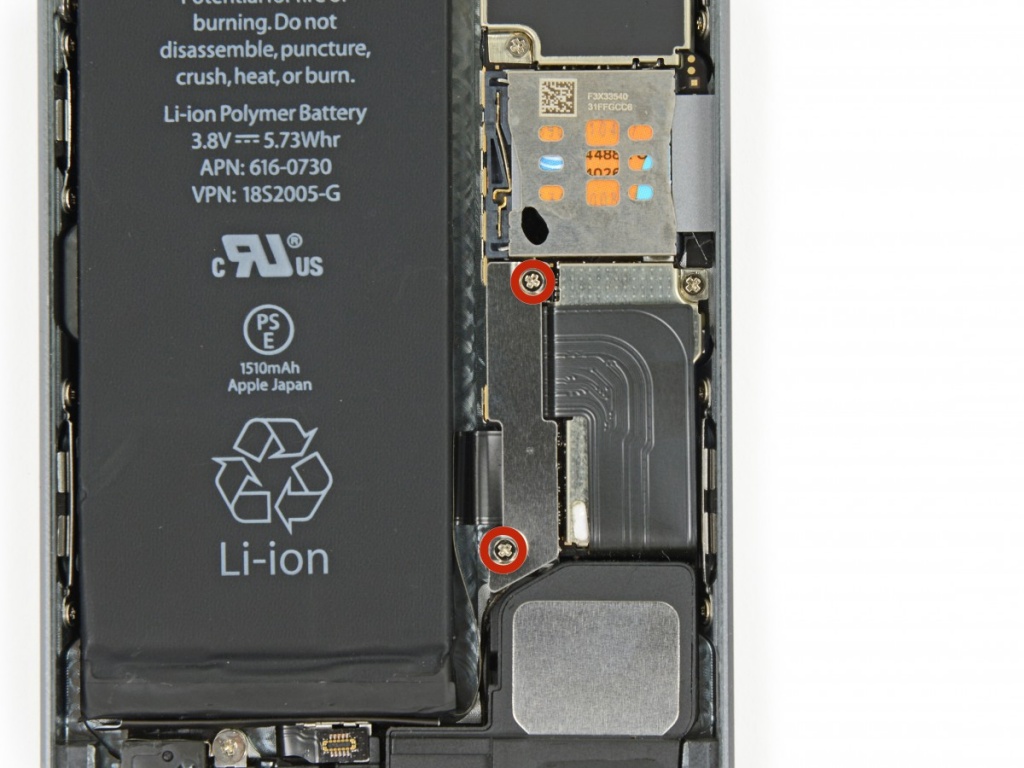

С помощью крестовой отвертки уберите два 1,6 мм шурупа, которые держат металлическую скобу над коннектором.

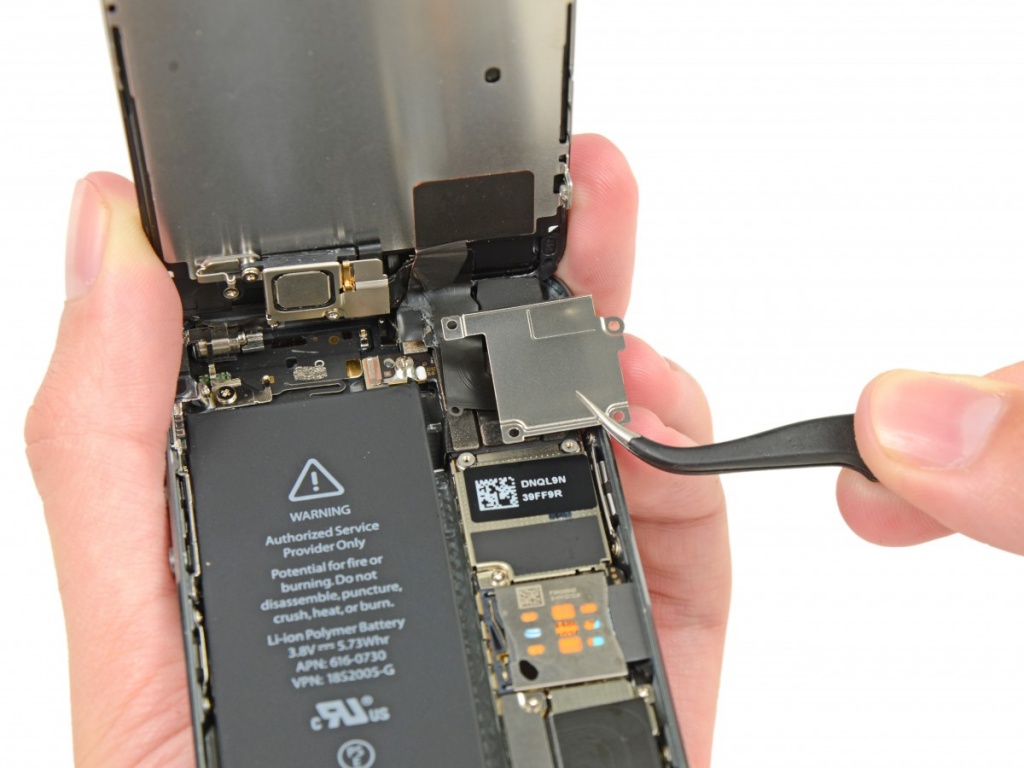

Снимите скобу.

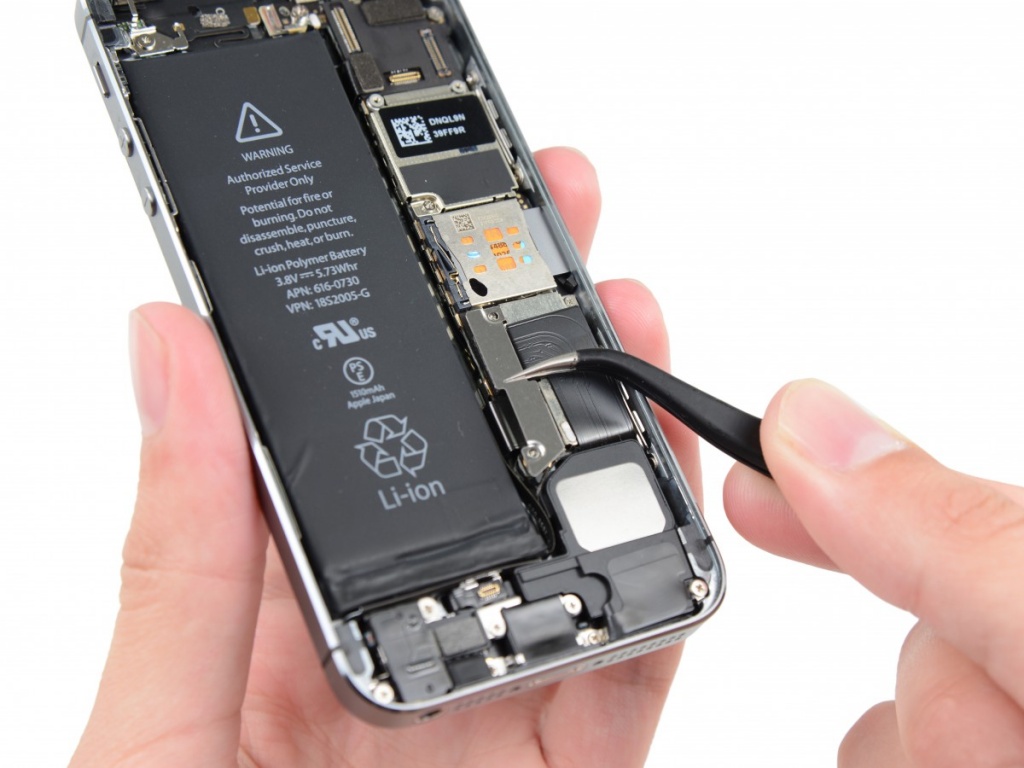

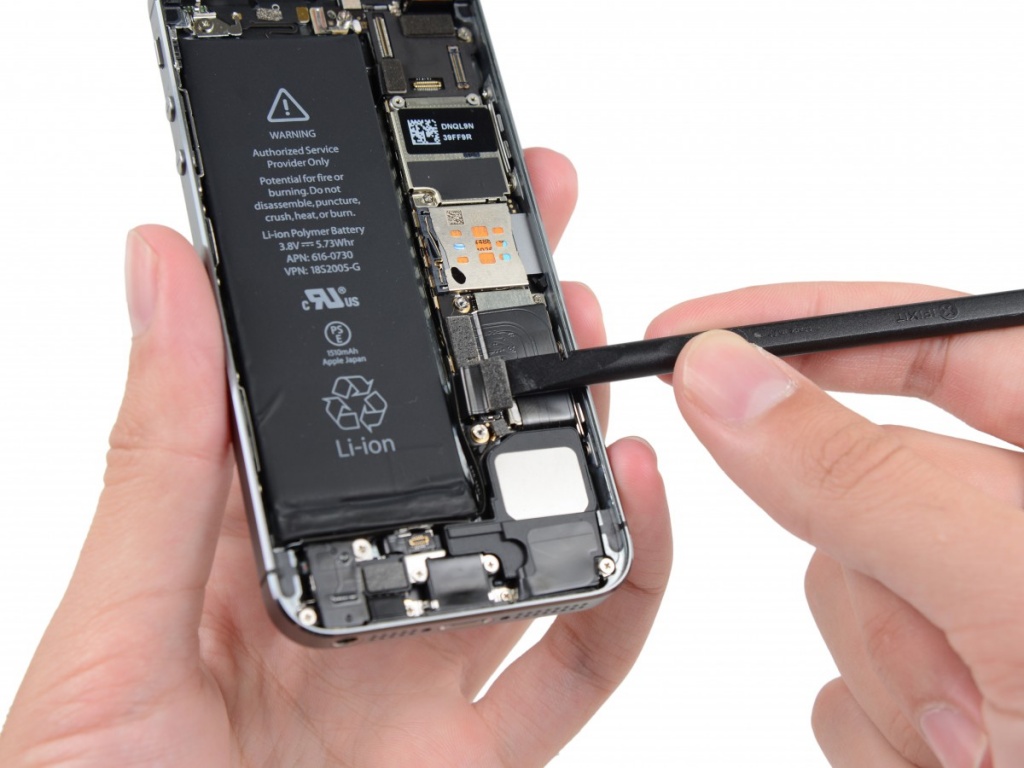

С помощью пластиковой лопатки можно отключить разъем шлейфа аккумулятора.

На этом этапе проявите осторожность, поскольку можно случайно оторвать обратную часть разъема от материнской платы. В этом случае вам понадобится новая материнская плата iPhone 5S для замены поврежденной.

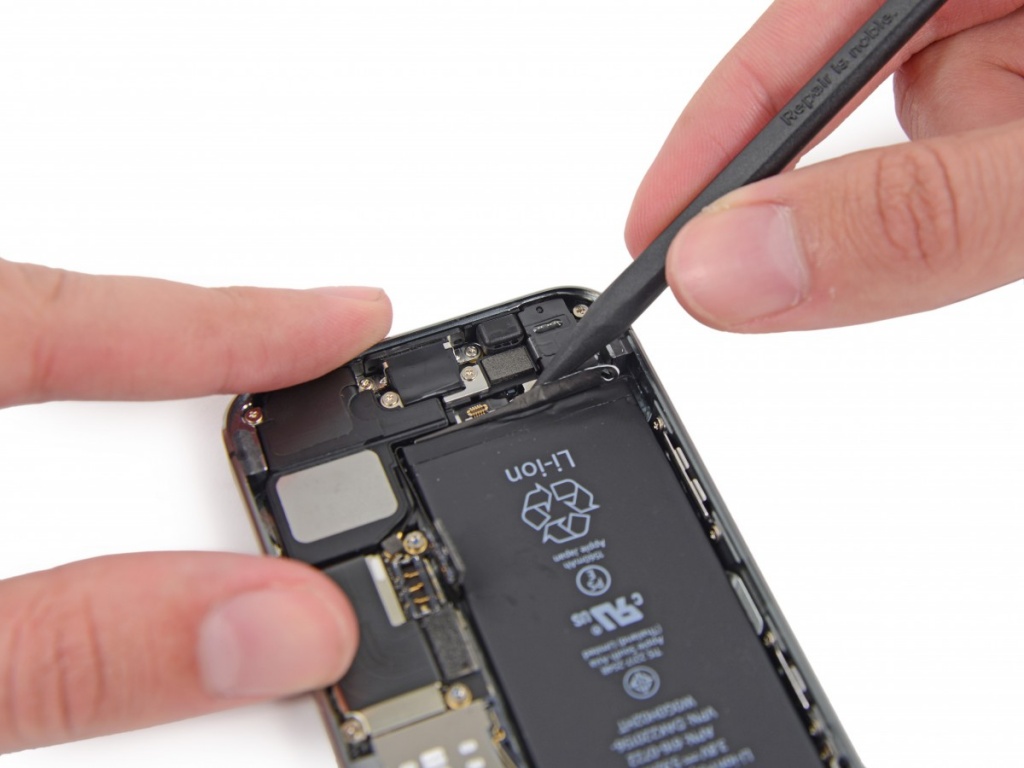

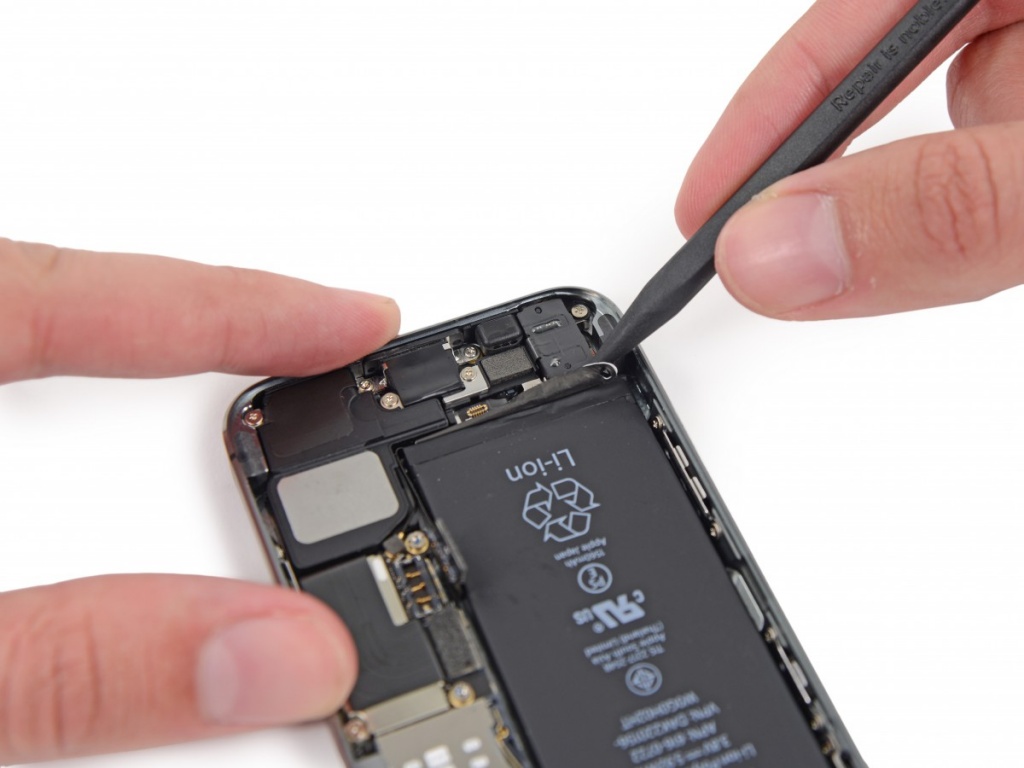

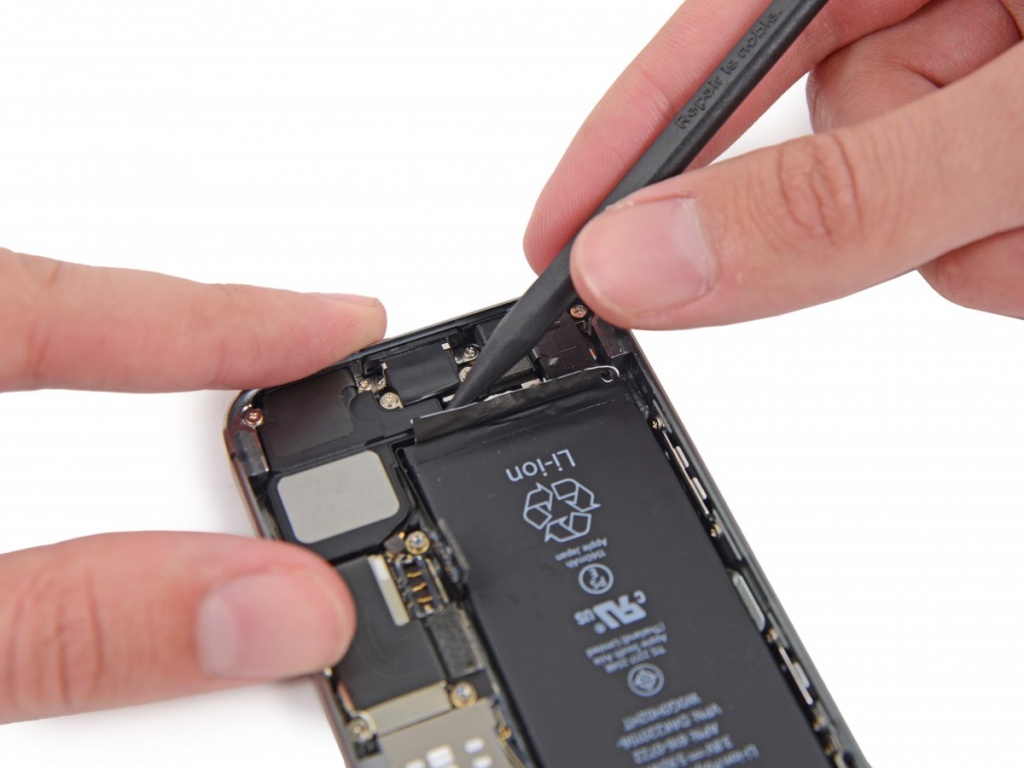

Теперь нужно аккуратно провести лопаткой между разъемом наушников и аккумулятором, чтобы развернуть ярлычок на батарее.

Выглядит это следующим образом.

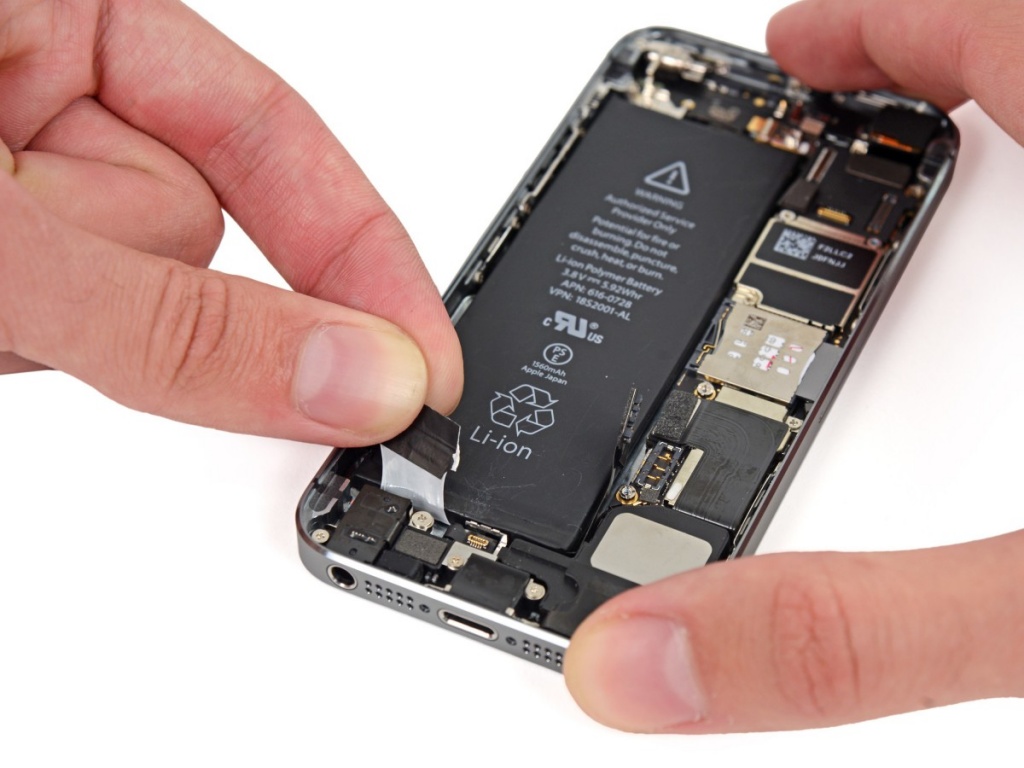

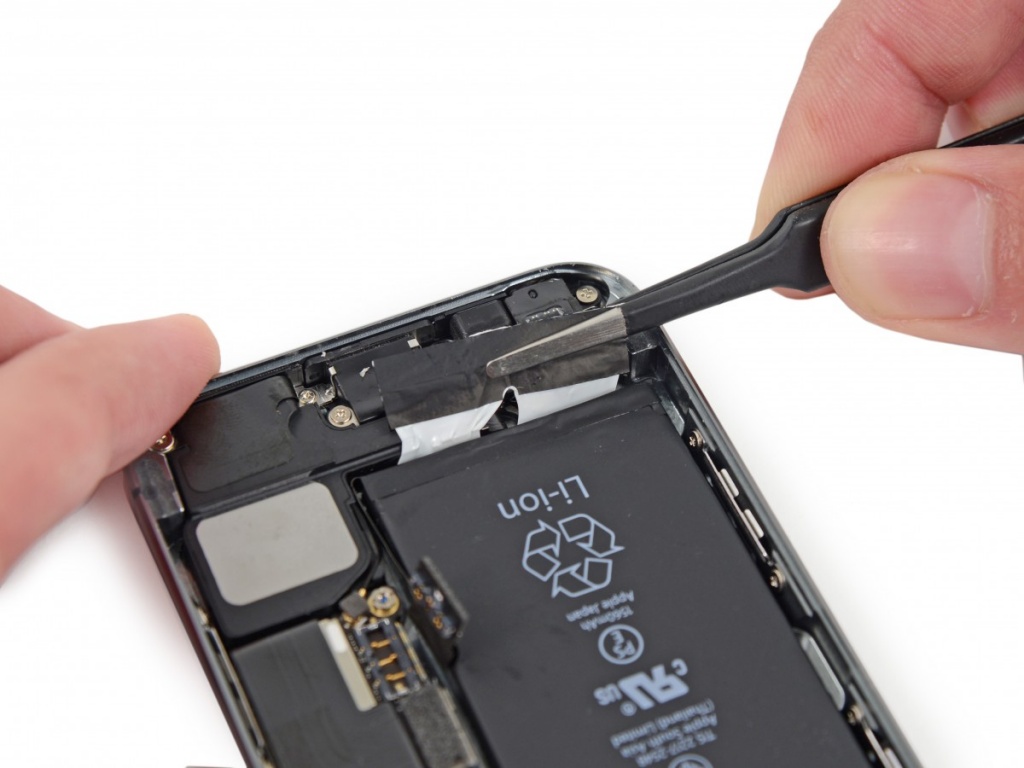

Потяните клейкую ленту за ярлычок.

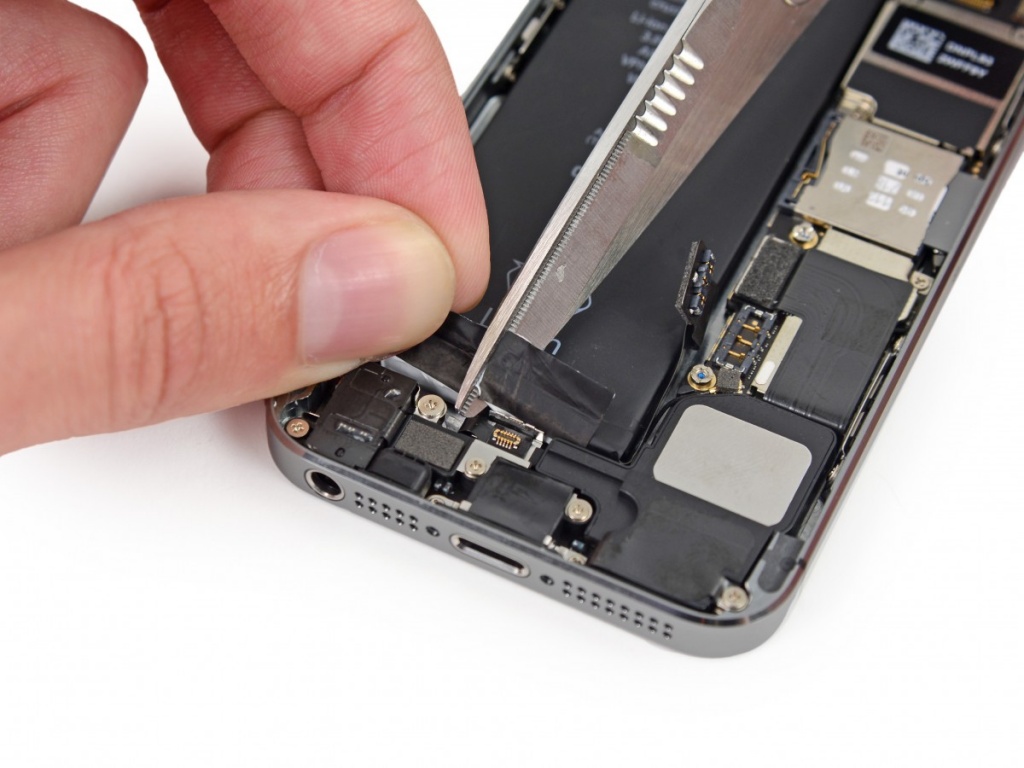

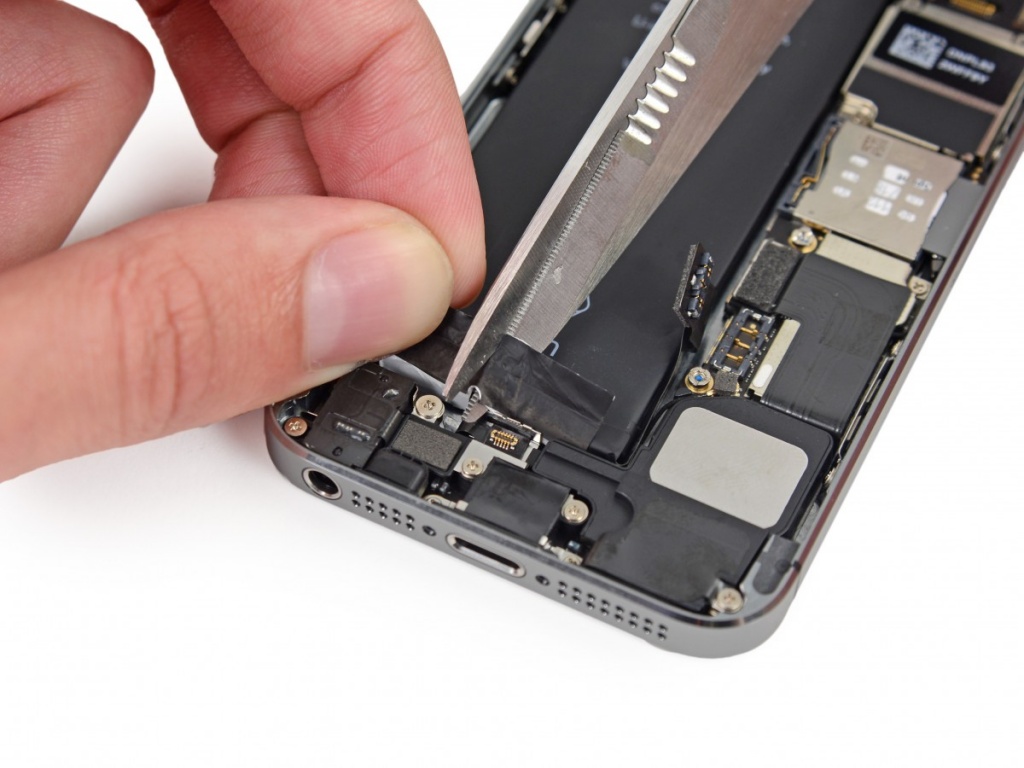

Теперь разрежьте ножницами ярлычок на две части.

Вжух.

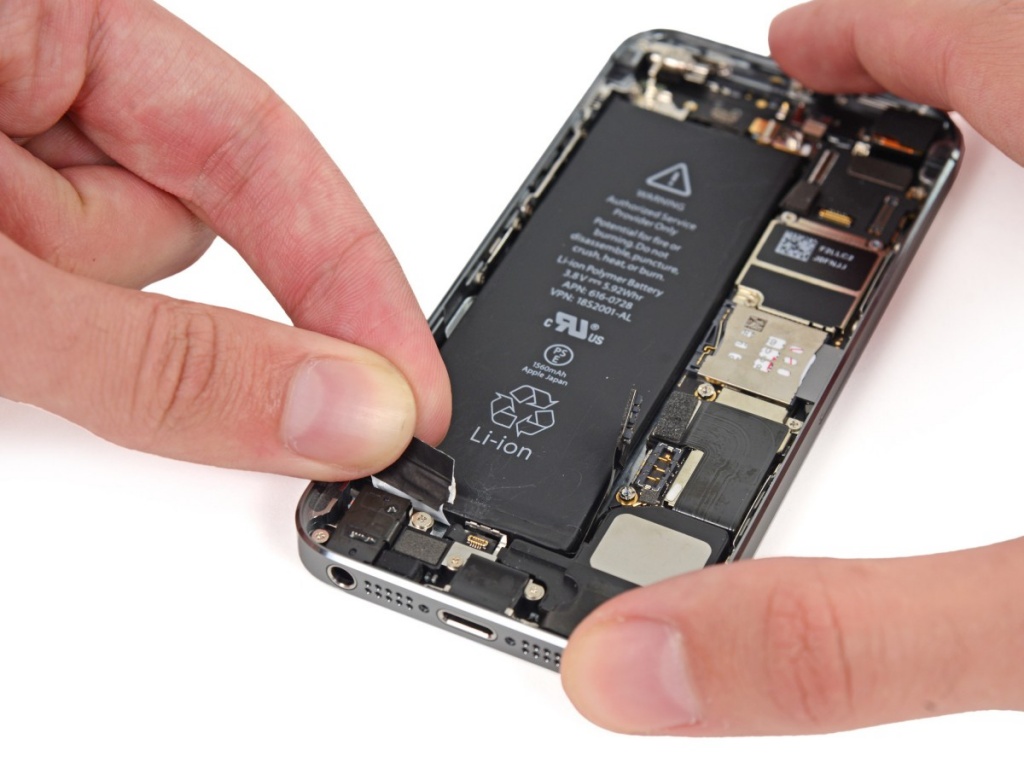

Нужно осторожно вытащить внутреннюю часть клейкой ленты за ярлычок из-под батареи. Важно не перекручивать ленту, сохраняя ее прямое положение.

Держите ленту подальше от компонентов телефона, которые могут её порвать.

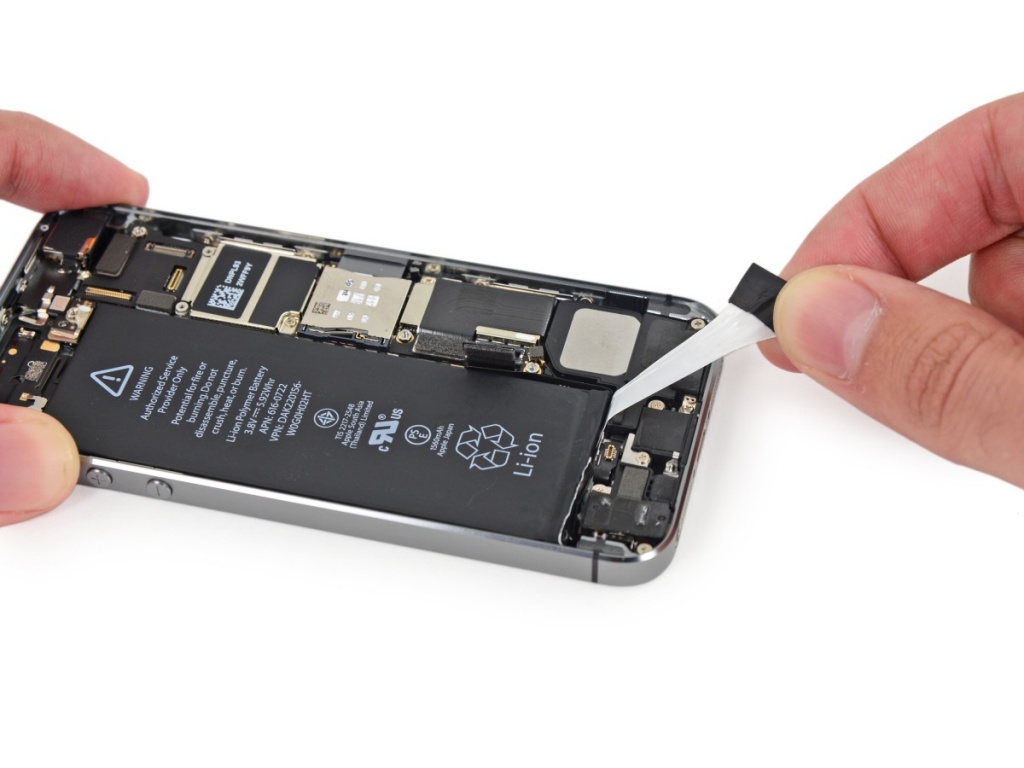

В идеале оттягивать ленту нужно под углом примерно в 45 градусов. Действуйте, пока не вытащите ее полностью.

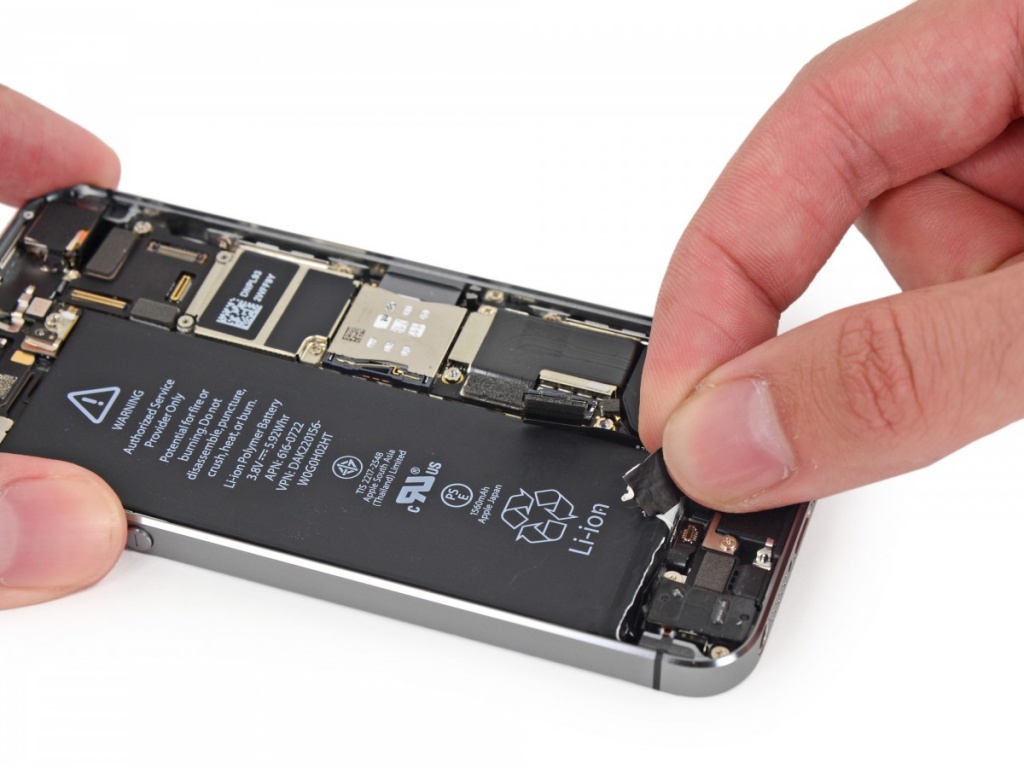

А вот теперь аналогичным образом избавьтесь от наружной ленты.

Вот так.

Если по какой-то причине лента порвется, вам потребуется фен для нагрева батареи. Поскольку в быту такого оборудования нет, действуйте максимально аккуратно и не порвите ленту.

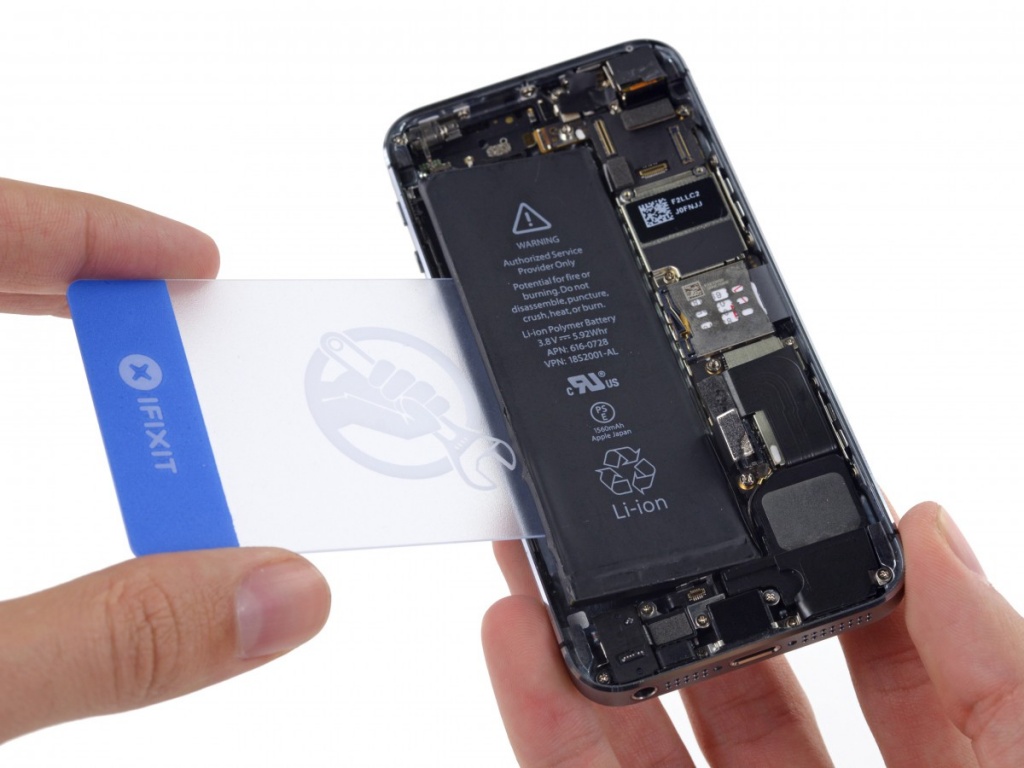

Вставьте пластиковую карточку между корпусом телефона и аккумулятором, как показано на картинке. Не вставляйте карточку со стороны материнской платы, это может повредить Айфон. Батарею ни в коем случае нельзя сгибать, а для ее извлечения категорически запрещено использование острых предметов. Повредив целостность аккумулятора, вы подвергнете себя опасности. Вставьте карточку как можно глубже, чтобы разорвать клейкую ленту. На этом этапе можно использовать струну или зубную нить, с помощью которой можно разорвать ленту.

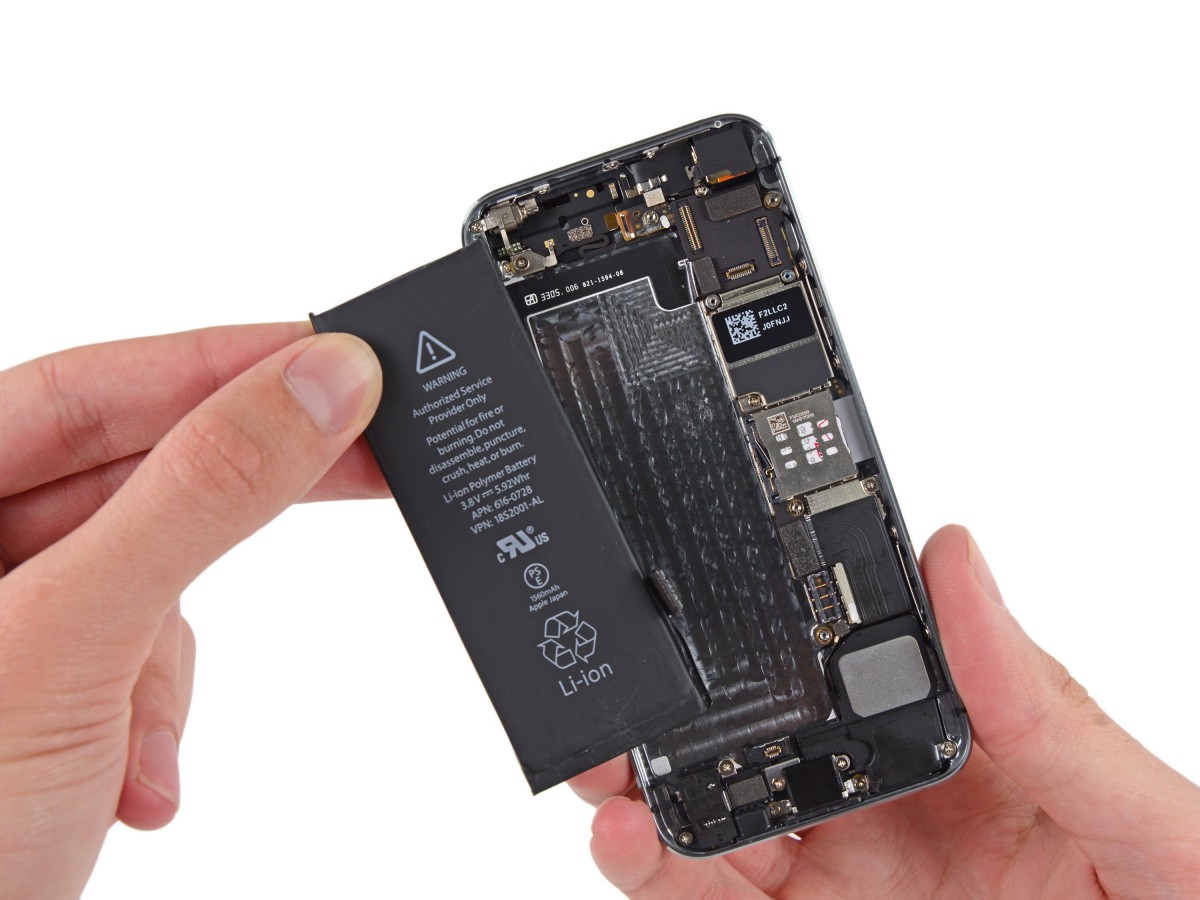

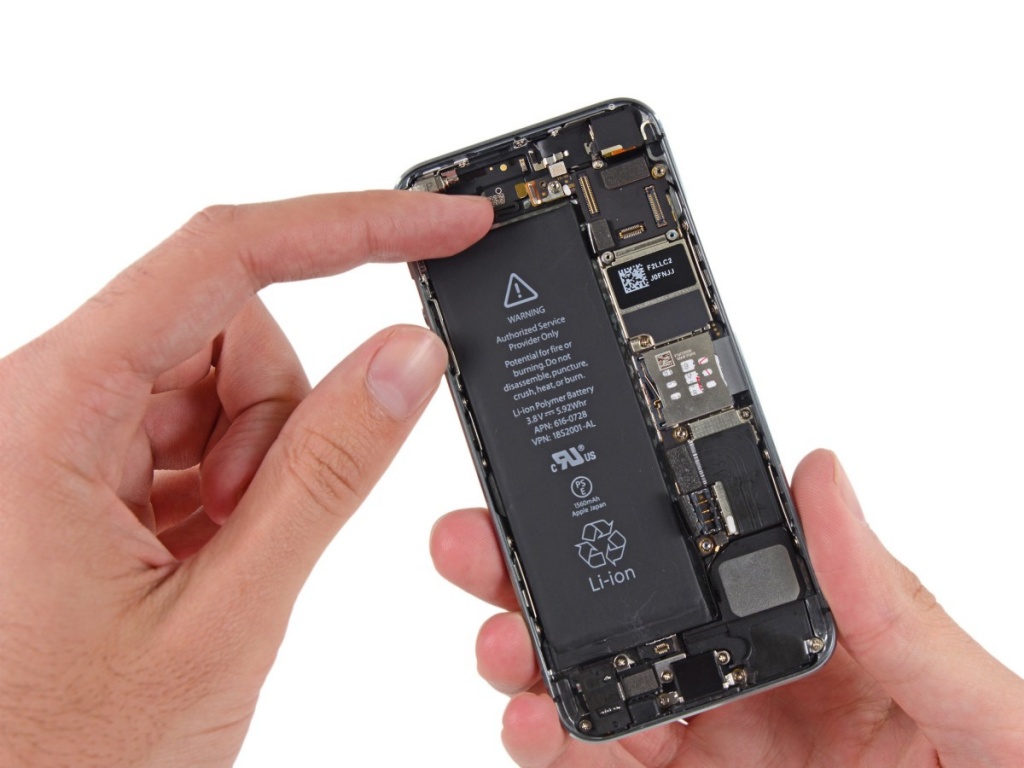

Теперь можно достать аккумулятор iPhone 5S.

Ура.

Когда батарея будет заменена, нужно наклеить новую ленту на батарею.

Сборка iPhone 5S производится в обратном порядке.

Если в ходе выполнения работы вы столкнулись с трудностями, или не хотите рисковать, выполняя замену батареи своими руками, обращайтесь в наш сервисный центр. Опытные мастера быстро заменят аккумулятор, предоставив гарантию не только на комплектующие, но и на выполненную работу!
