Разборка Huawei P9 для замены экрана

Ремонт смартфона своими руками – процесс сложный. Однако если у вас под рукой окажется подробная инструкция и набор необходимых инструментов, справиться с заданием будет намного проще. Сегодня мы расскажем, как разобрать Huawei P9 для замены экрана

Но сначала напомним спецификации модели. Итак:

• 8 ядерный Kirin 955 + GPU Mali-T880MP4
• 3 Гб ОЗУ
• 32 Гб ПЗУ
• microSD (до 64 Гб)
• Android 6.0 + EMUI 4.1
• Аккумуляторная батарея емкостью 3000 мАч (несъемная)
• 5,2-дюймовый IPS экран с разрешением 1080x1920 пикселей
• 2.5D Corning Gorilla Glass 4
• Основная камера, Мп            2х 12 (Leica optics)
• Видеосъемка  1080р, 30 к/с
• Фронтальная камера, Мп      8
• EDGE/GPRS, HSPA+, LTE Cat. 6
• Wi-Fi   802.11 a/b/g/n/ac, Wi-Fi Direct
• Bluetooth 4.2 ВLE
• GPS + (A-GPS, Glonass)
• USB 2.0 (Type-C)
• Размеры 145х70,9х6,95 мм
• Вес 144 г

А теперь перейдем к процессу разборки.

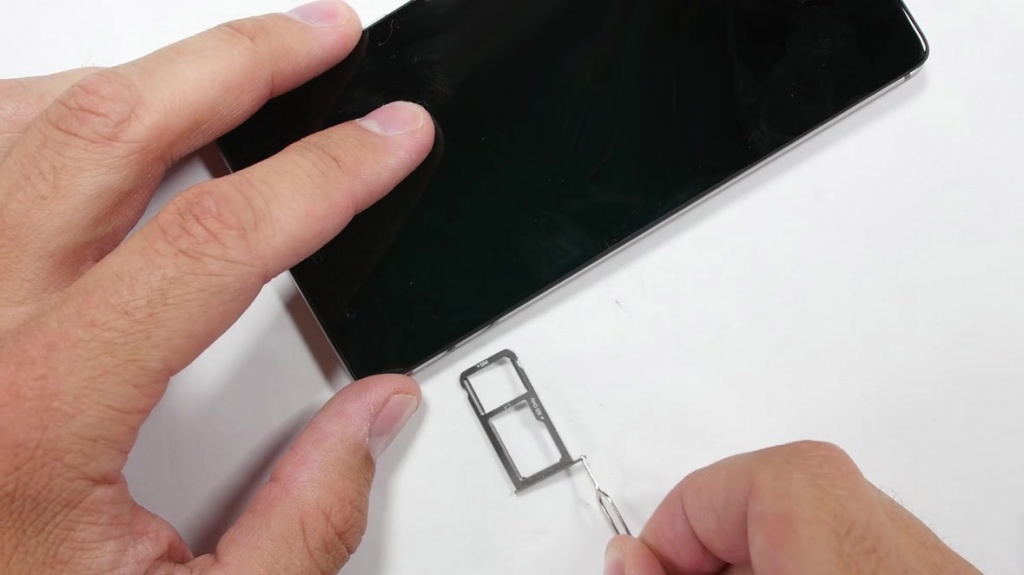

Сначала следует извлечь коннектор sim-карты. Для этого немного надавите на тонкую полоску контейнера, после чего он издаст характерный щелчок и сам «выедет» из углубления. Напомним, что Huawei P9 работает с одной Nano-SIM картой.

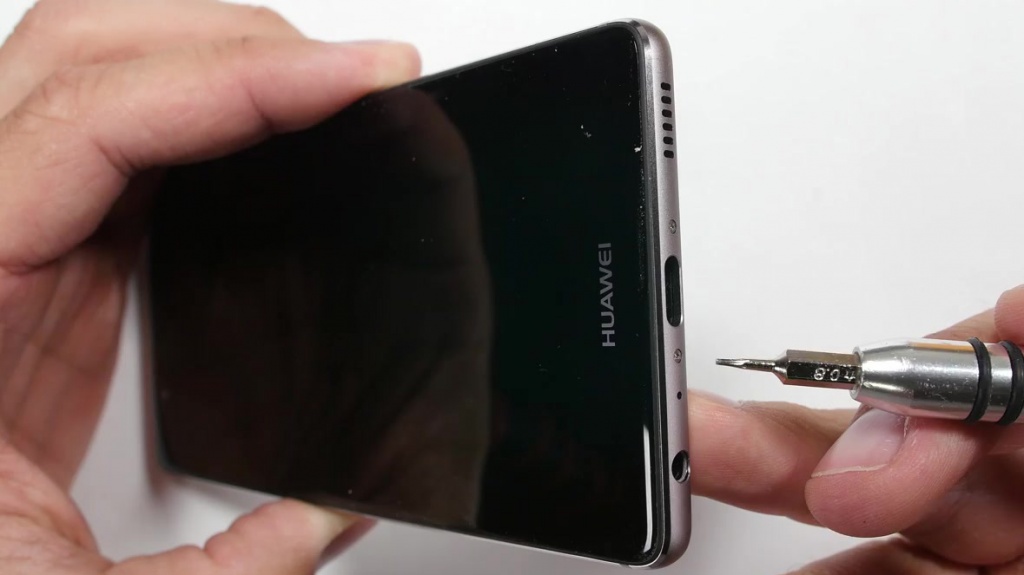

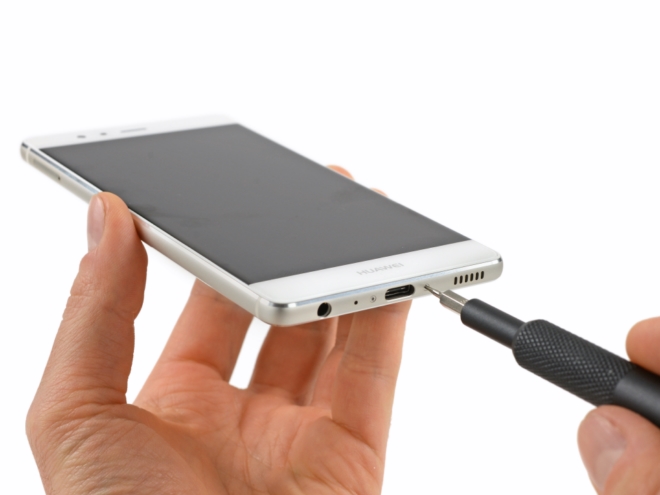

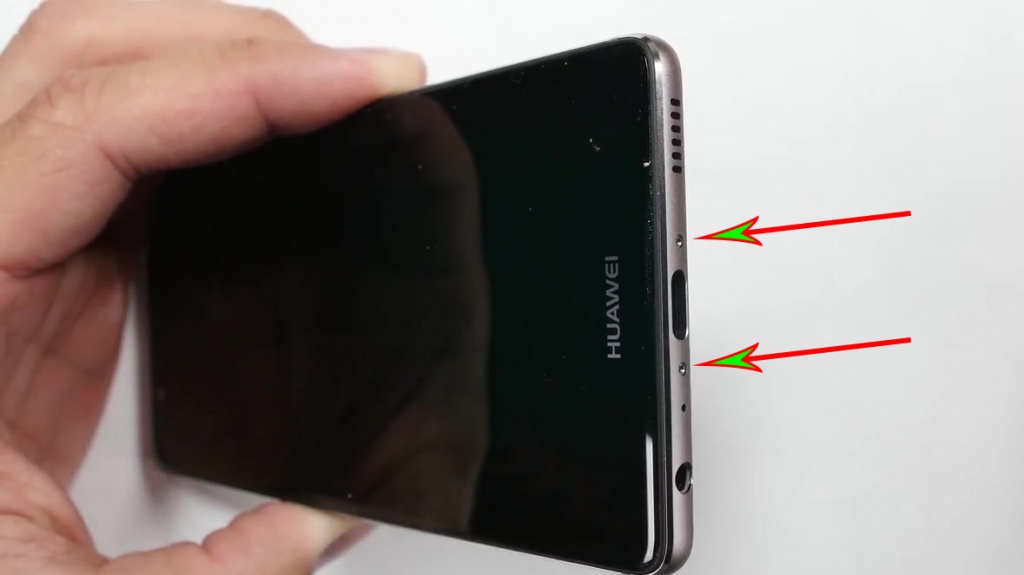

Затем аккуратно с помощью тонкой отвертки открутите два болта, расположенных в нижней торцевой части корпуса. Складывайте все болты в порядке их расположения на корпусе, чтобы при обратной сборке не перепутать детали.

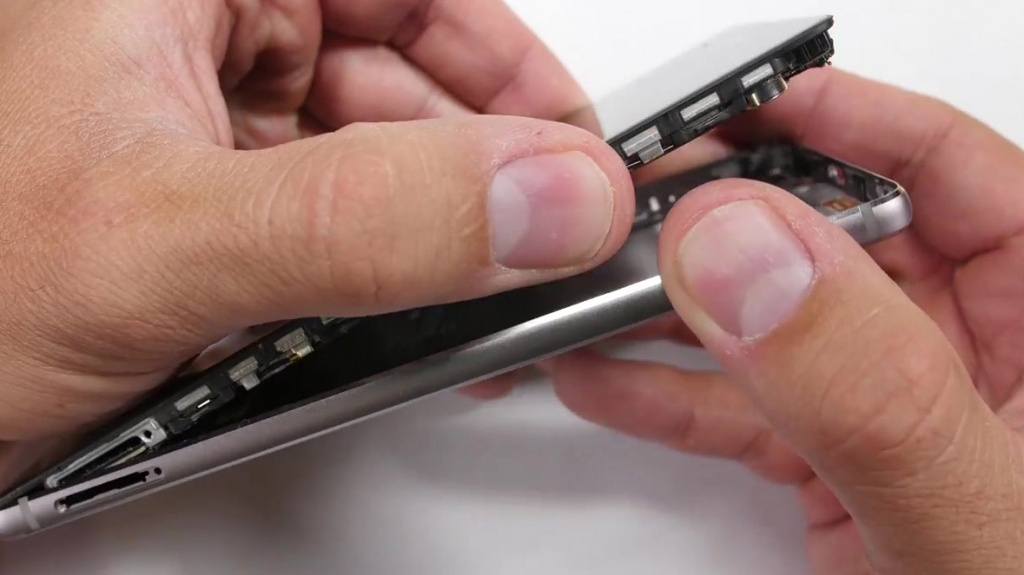

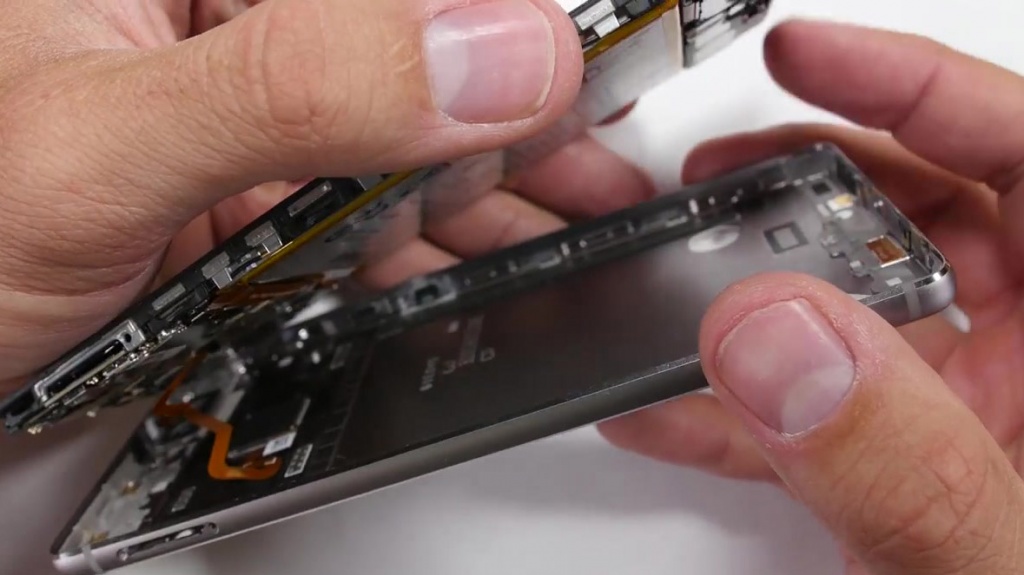

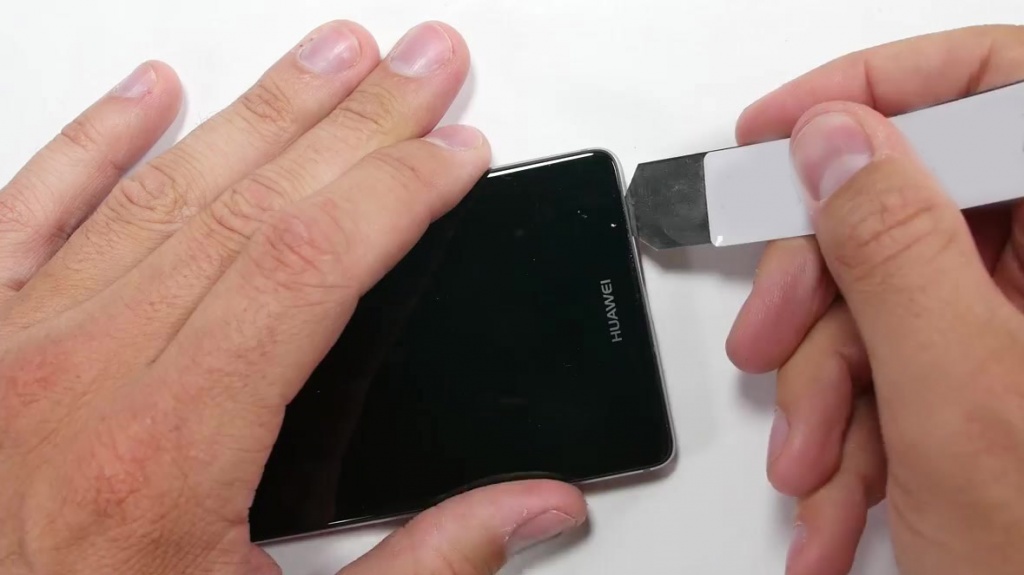

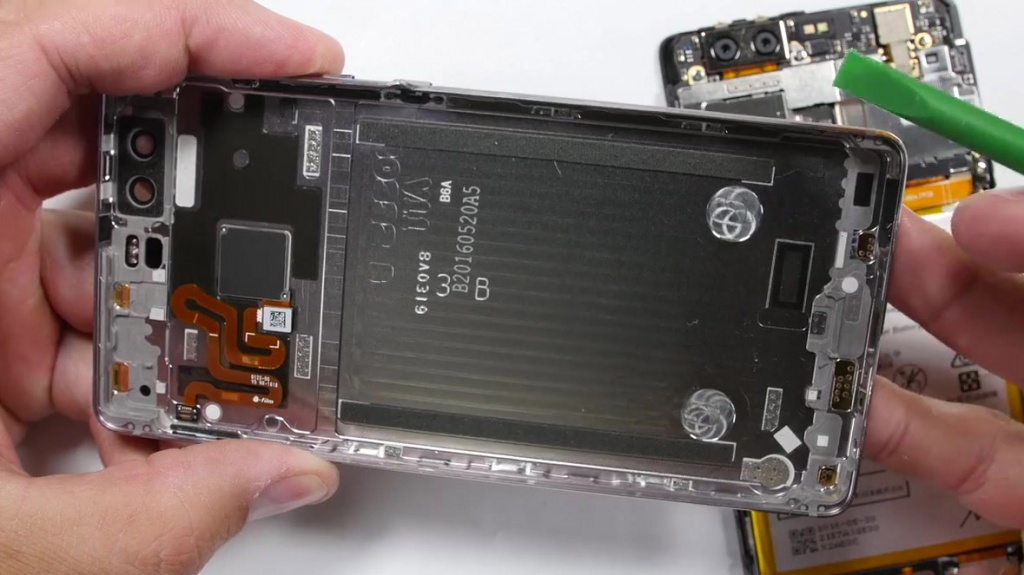

С помощью специального инструмента (подойдет медиатор или лопатка) извлекаем дисплейный модуль. Действуем предельно осторожно, чтобы не повредить соединительные элементы.

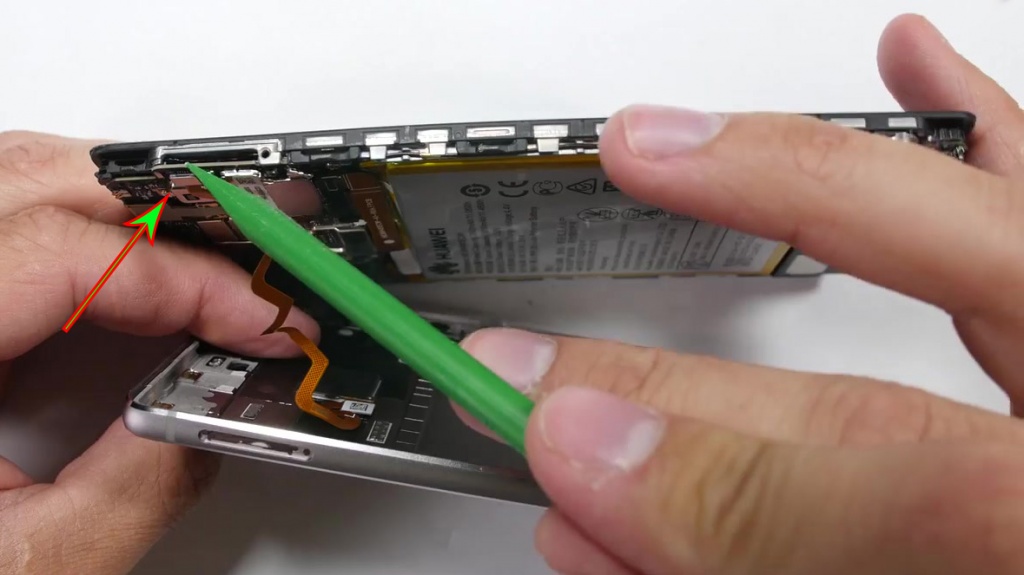

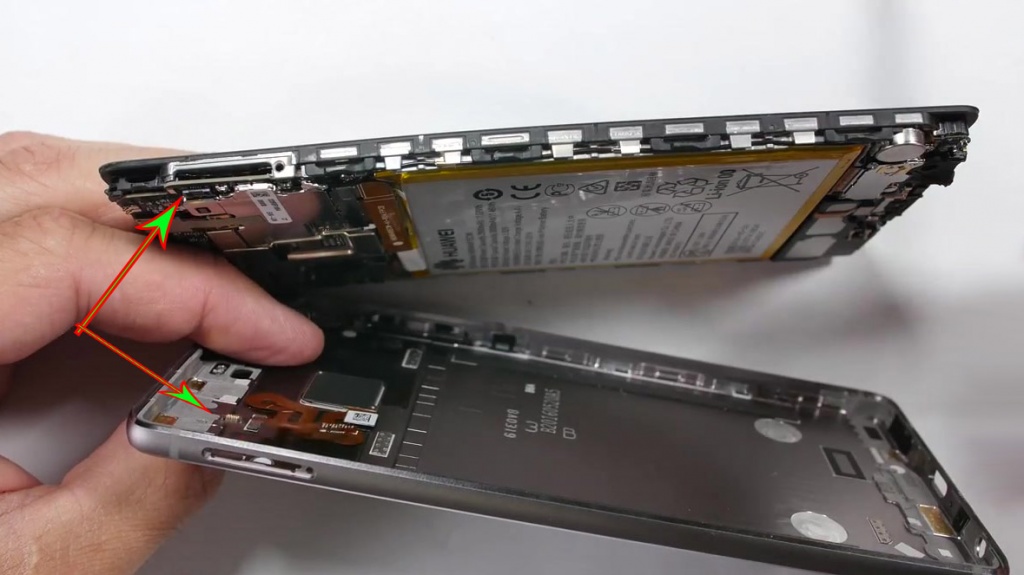

Так, важно отключить шлейф, чтобы не порвать его в ходе отсоединения экрана.

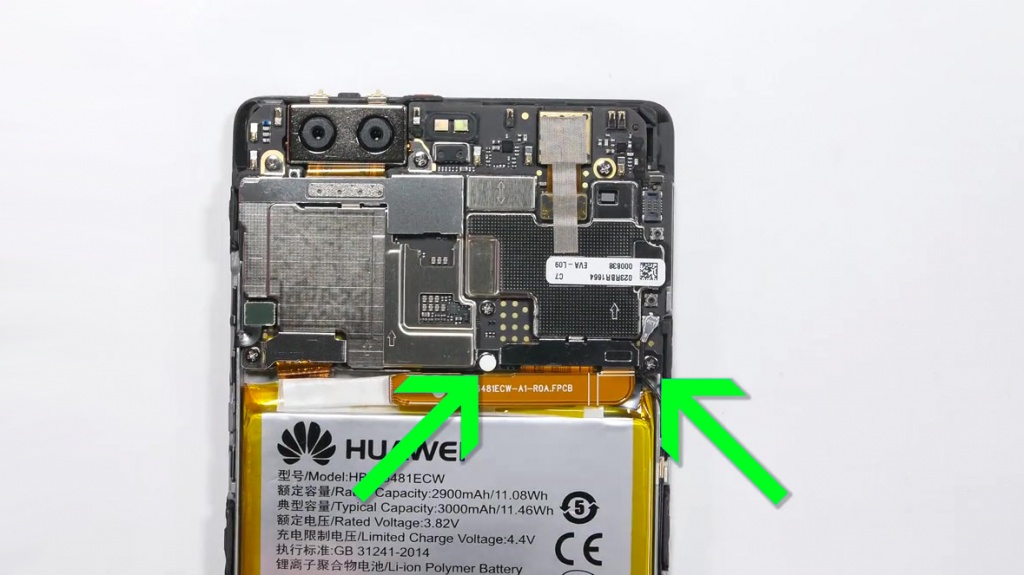

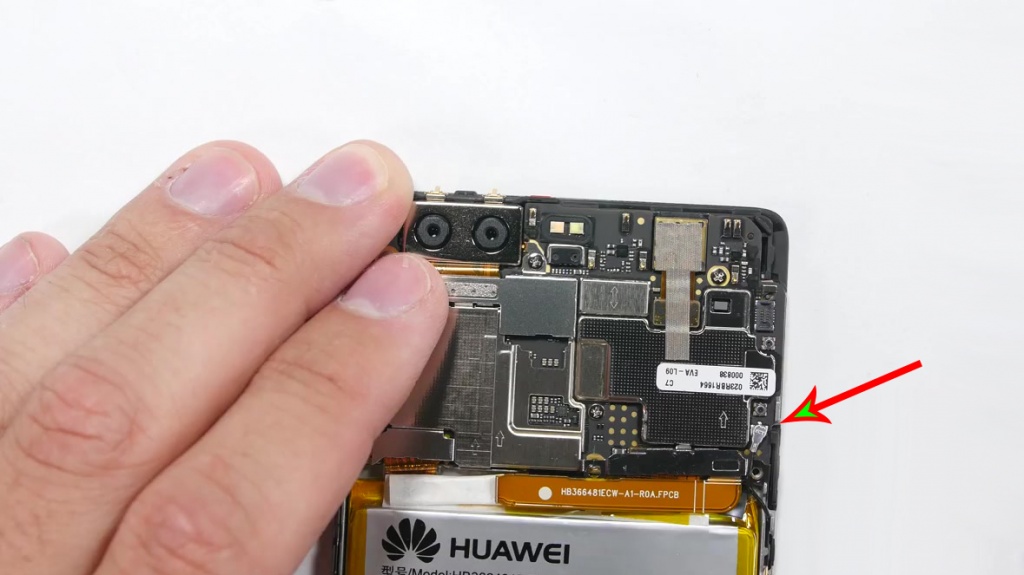

Теперь открутите два болта, чтобы отключить коаксиальный кабель и снять фиксирующую пластинку. На фото они обозначены стрелками

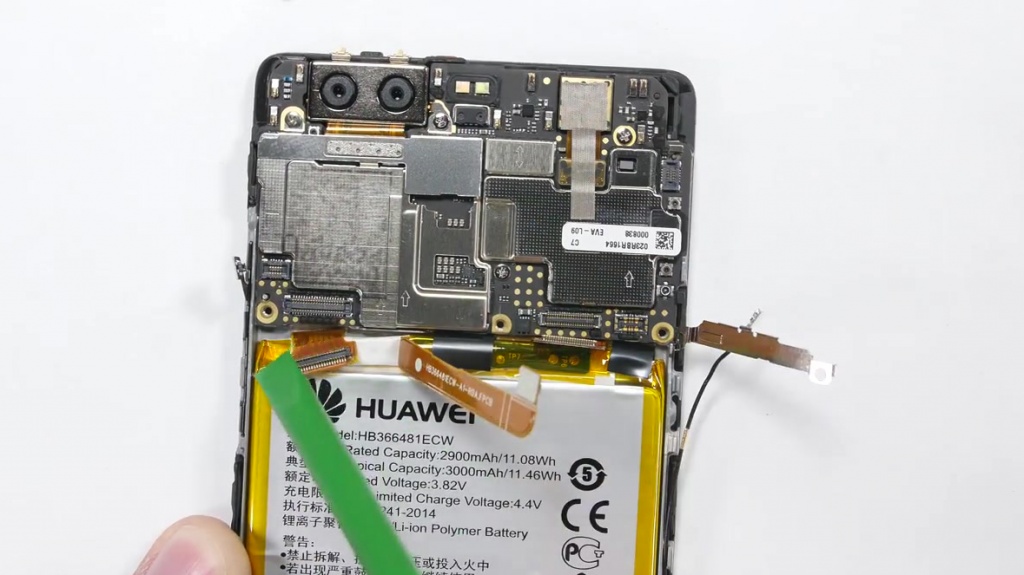

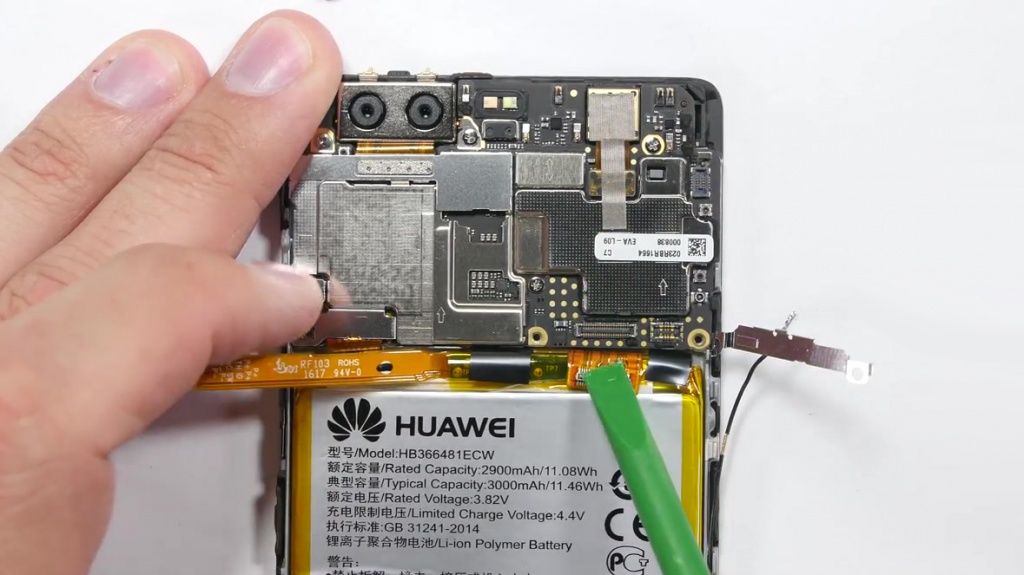

Действуем дальше, и отключаем все шлейфы.

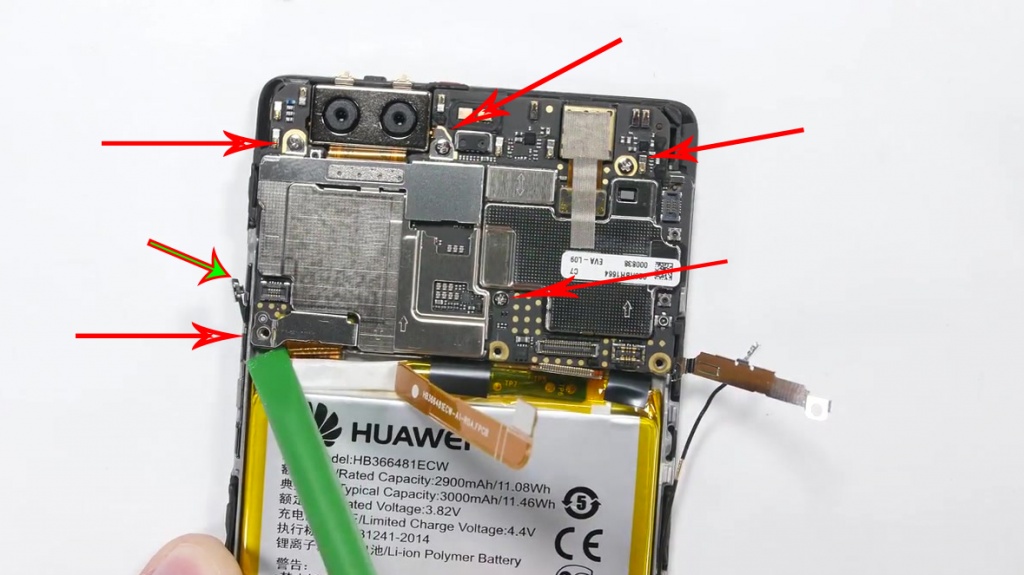

На следующем фото красными стрелками помечены 5 болтов, которые вам нужно открутить. После изъятия болтов, можно снять фиксирующую пластину, чтобы последовательно отключить еще два шлейфа.

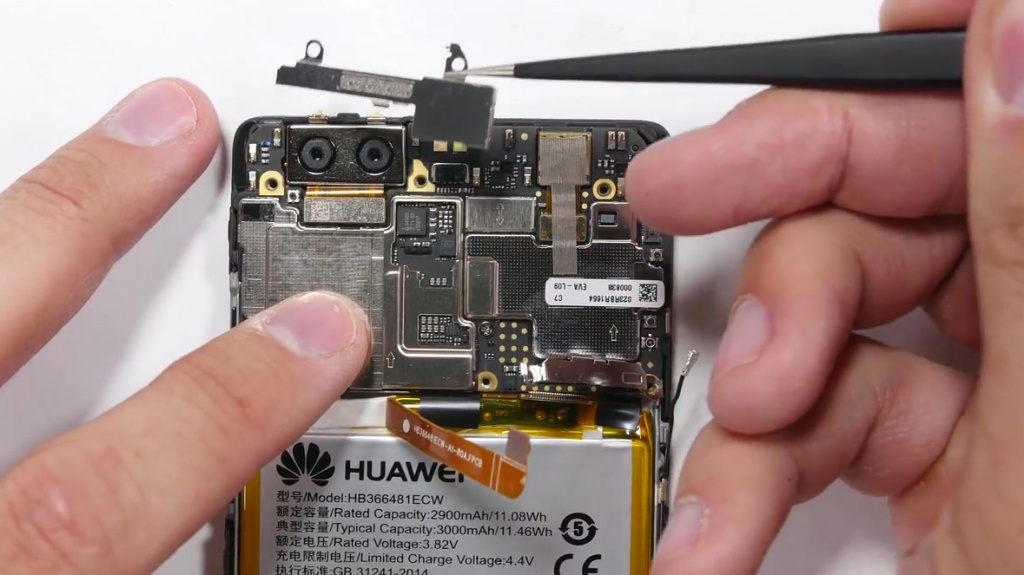

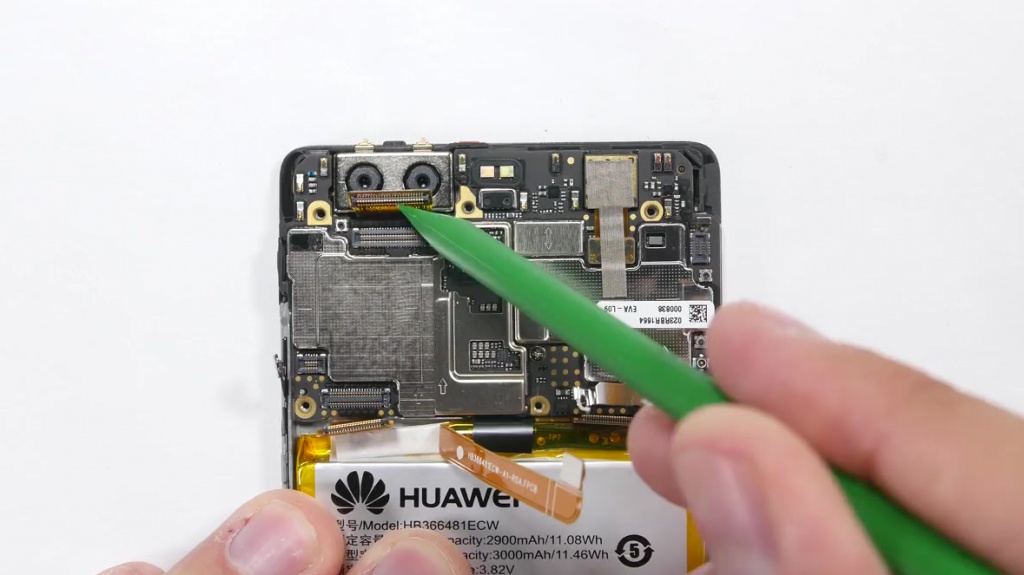

Камера Huawei P9 имеет защитный элемент, расположенный на коннекторе. Вам придется сначала убрать эту деталь, а затем извлечь и сам фотомодуль.

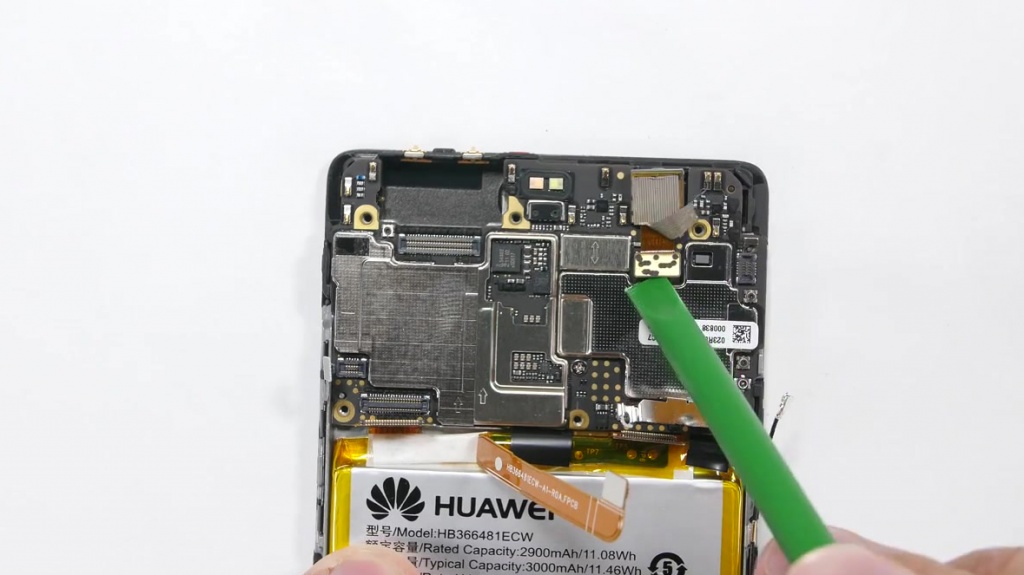

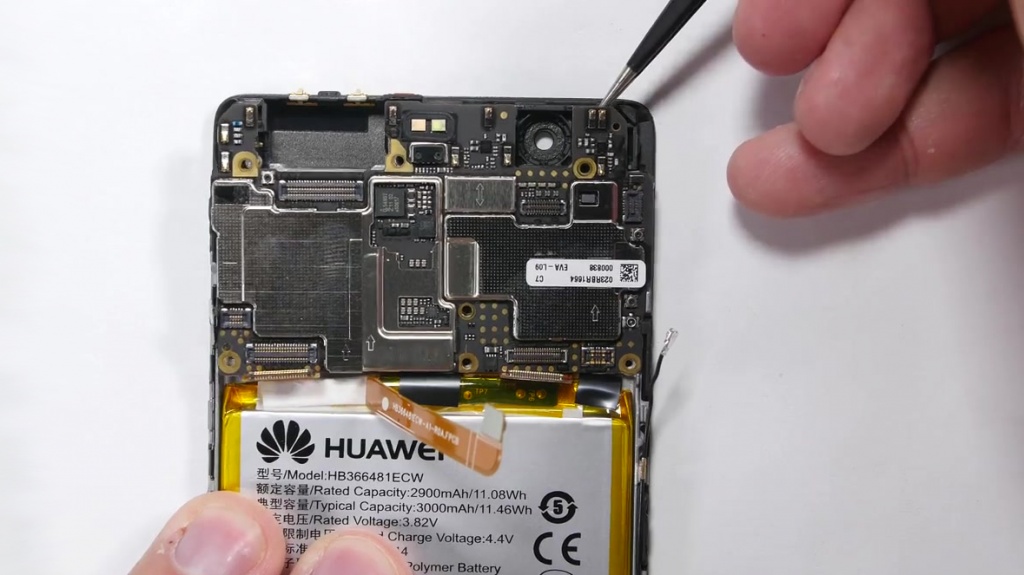

Теперь можно добраться ко второму фотомодулю. Отклейте защитную ленту, после чего можно отключить коннектор камеры.

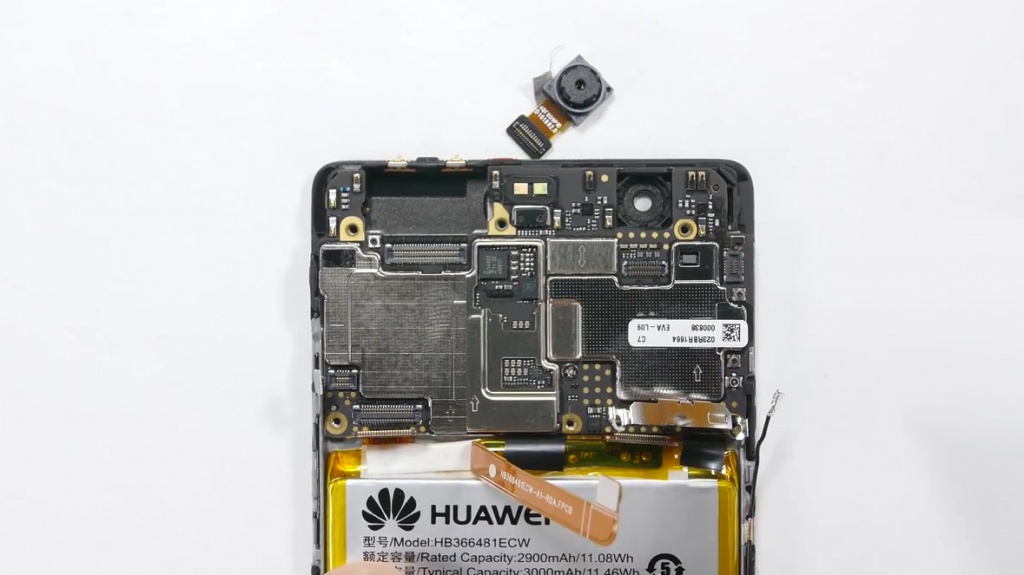

Извлекаем второй фотомодуль.

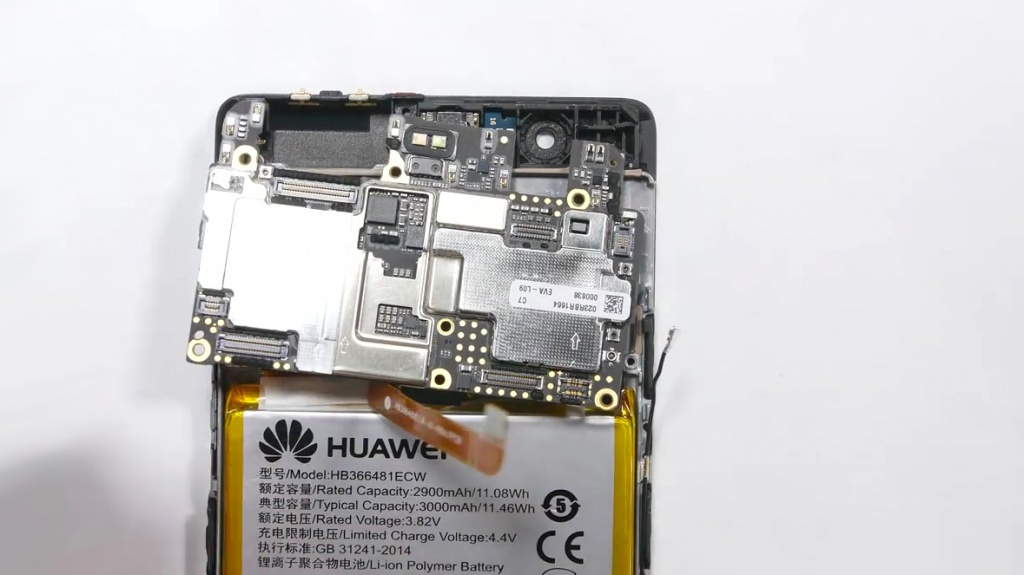

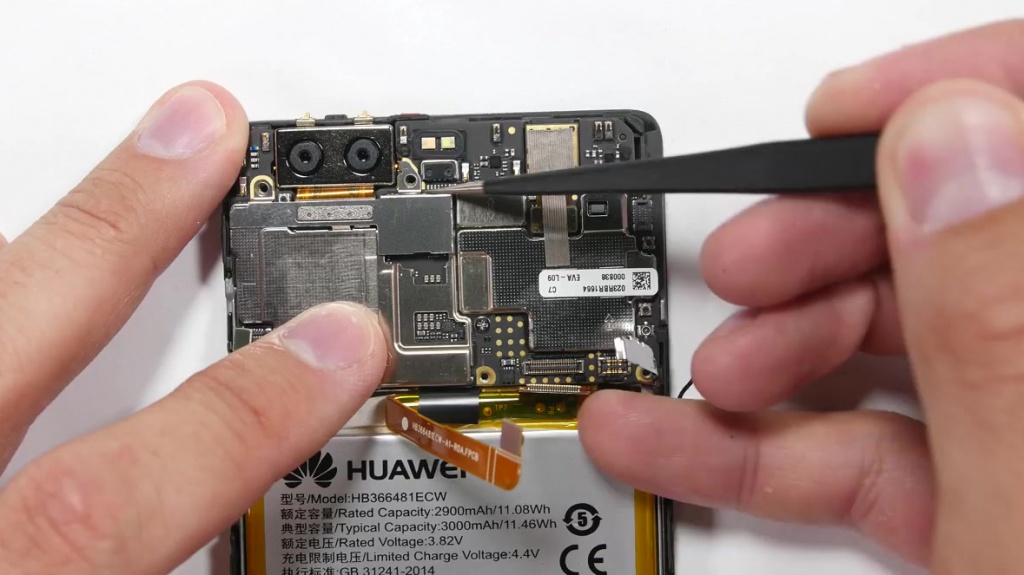

С помощью тонкой отвертки аккуратно поддеваем сверху материнскую плату. Снимается эта деталь достаточно легко, но важно действовать аккуратно, чтобы не повредить элемент.

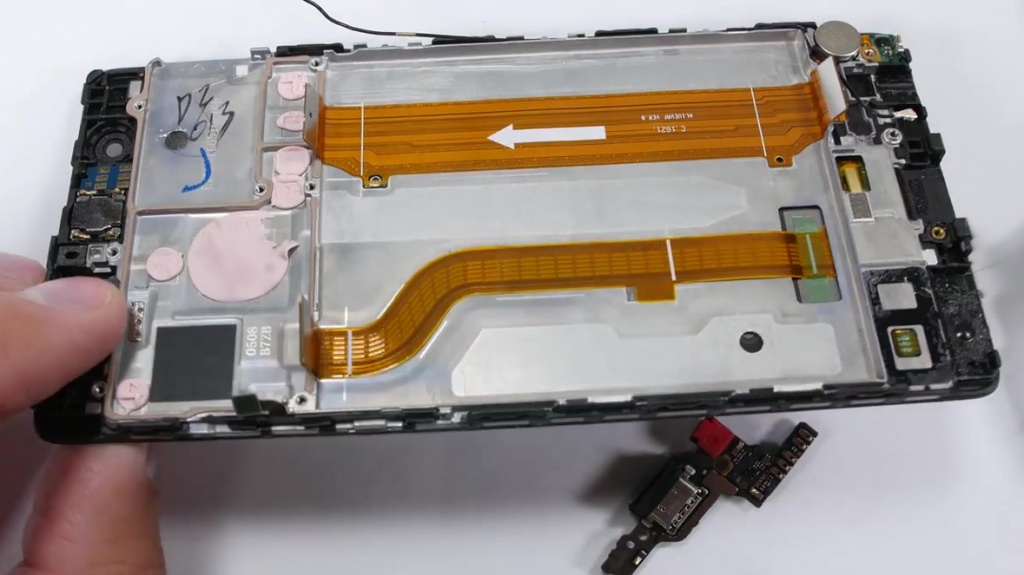

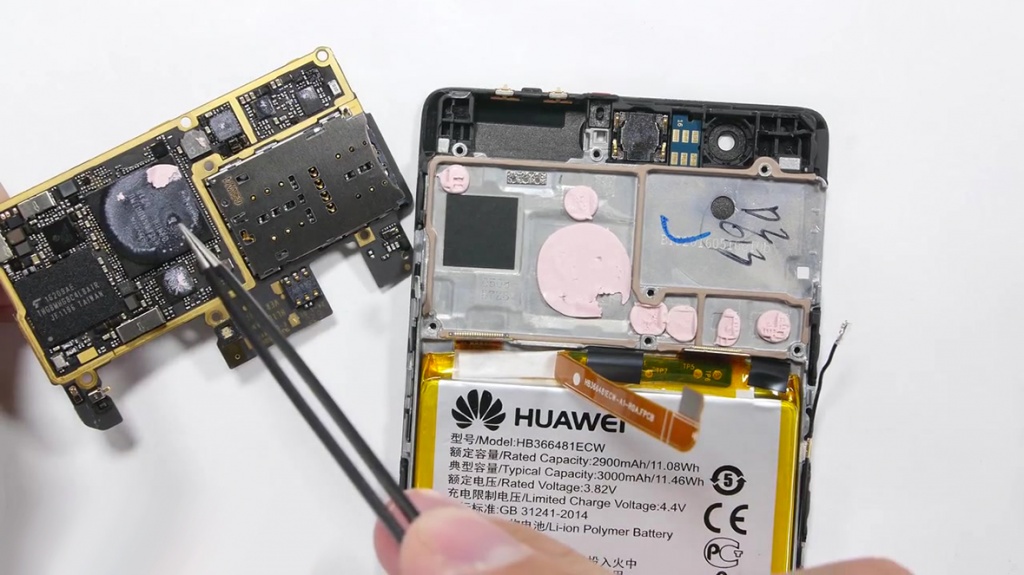

Непосредственно под этой микросхемой можно увидеть термопасту, которая специально используется производителем для охлаждения процессора. Благодаря пасте Huawei P9 не перегревается, что гарантирует пользователю абсолютную безопасность. Когда вы приступите к обратной сборке смартфона, обратите внимание, что материнская плата должна быть надежно зафиксирована, чтобы термопаста выполняла свои функции.

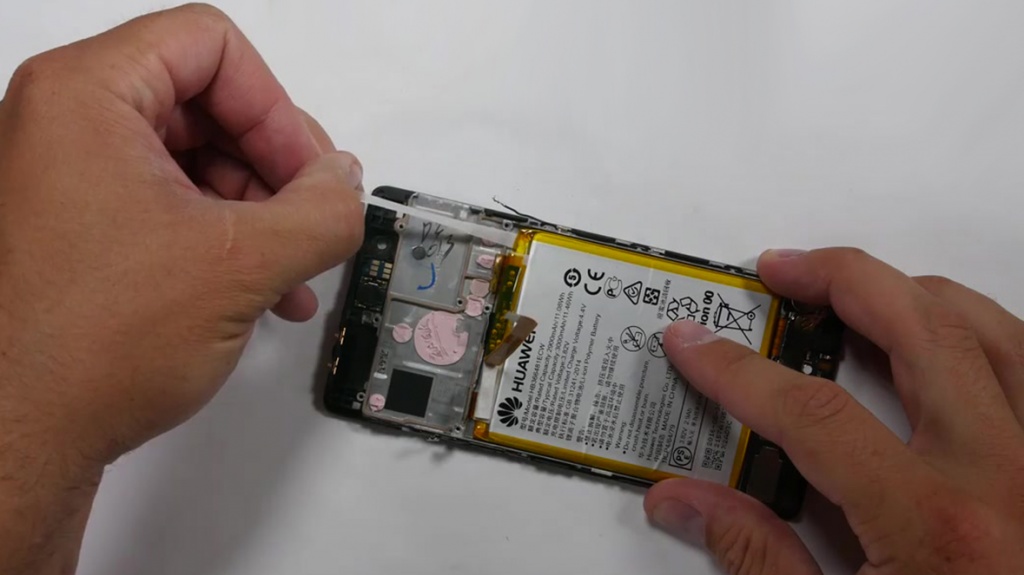

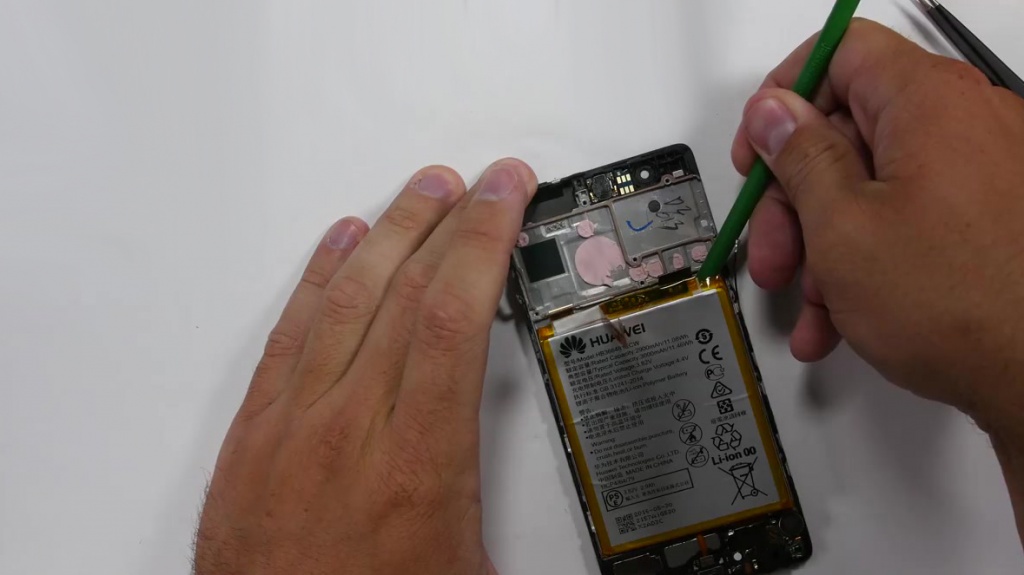

Пришло время извлечь две ленты из-под аккумуляторной батареи.

А теперь можно извлечь сам аккумулятор. Напоминаем, что у Huawei P9 батарея не съемная, поэтому при обратной сборке нужно будет наклеить новую ленту.

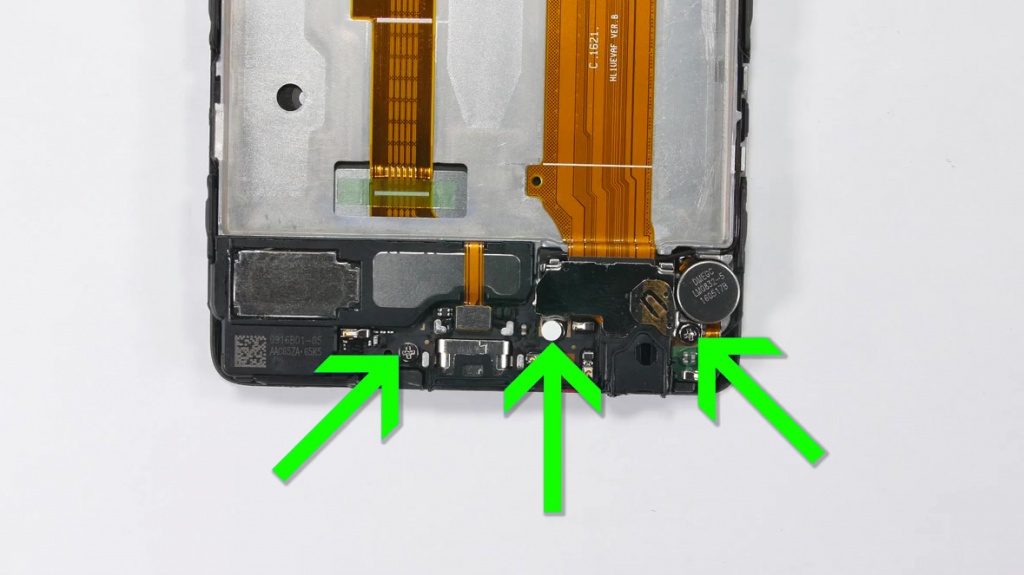

Открутите три болта, расположенные в нижней части смартфона.

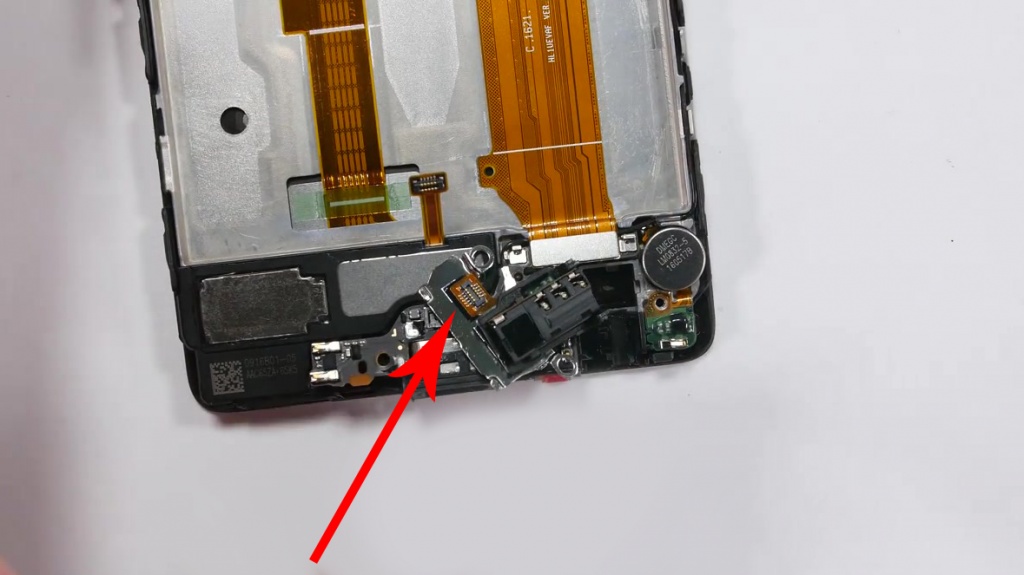

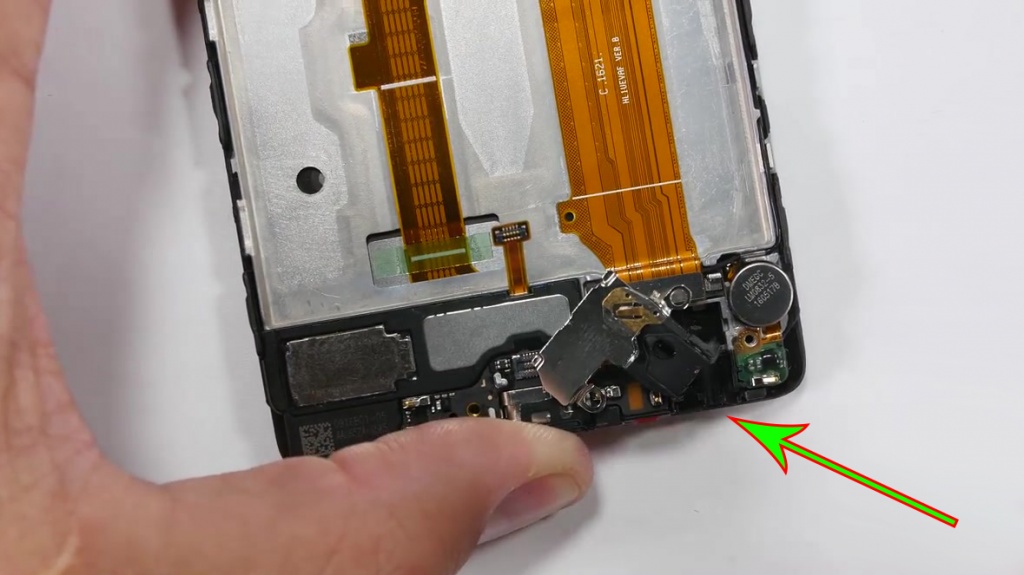

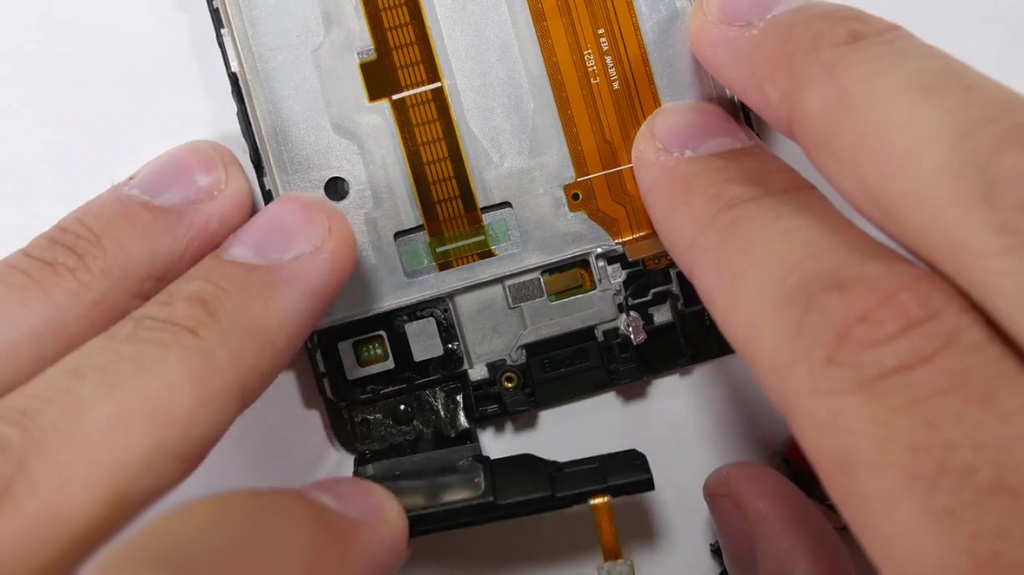

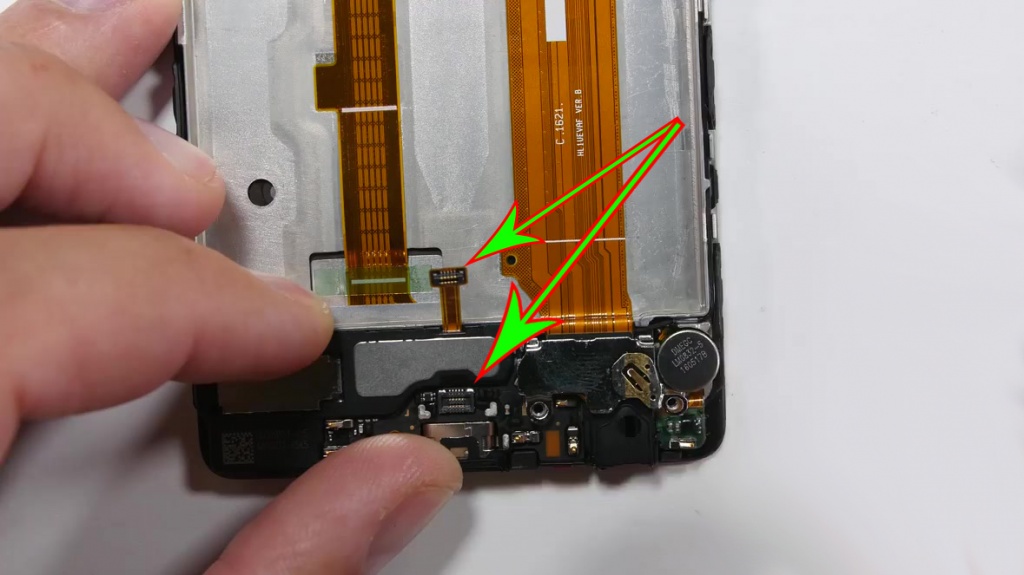

Отключите шлейф, после чего извлеките модуль, который помечен на фотографии.

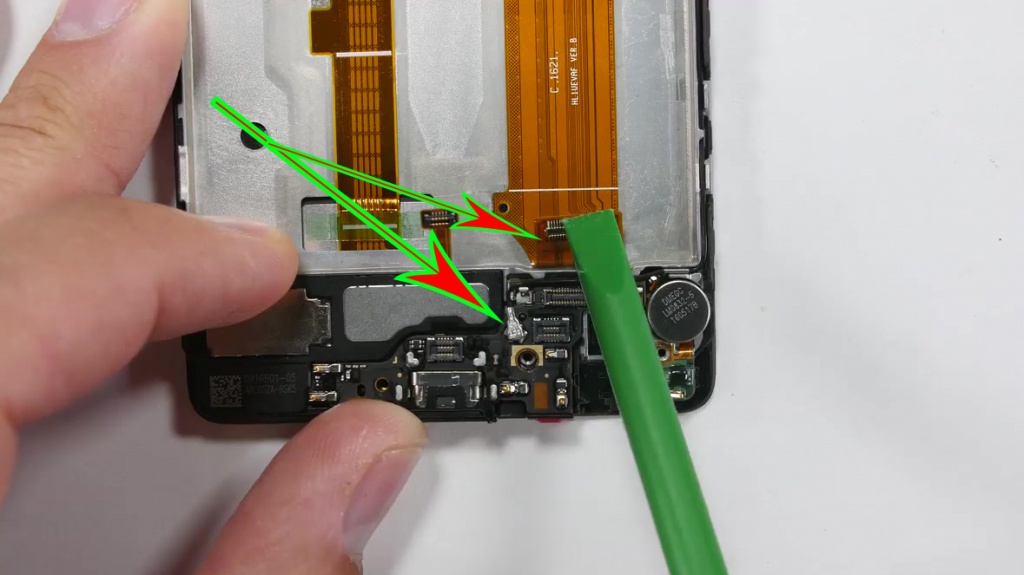

Далее отключите шлейф и извлеките микросхему.

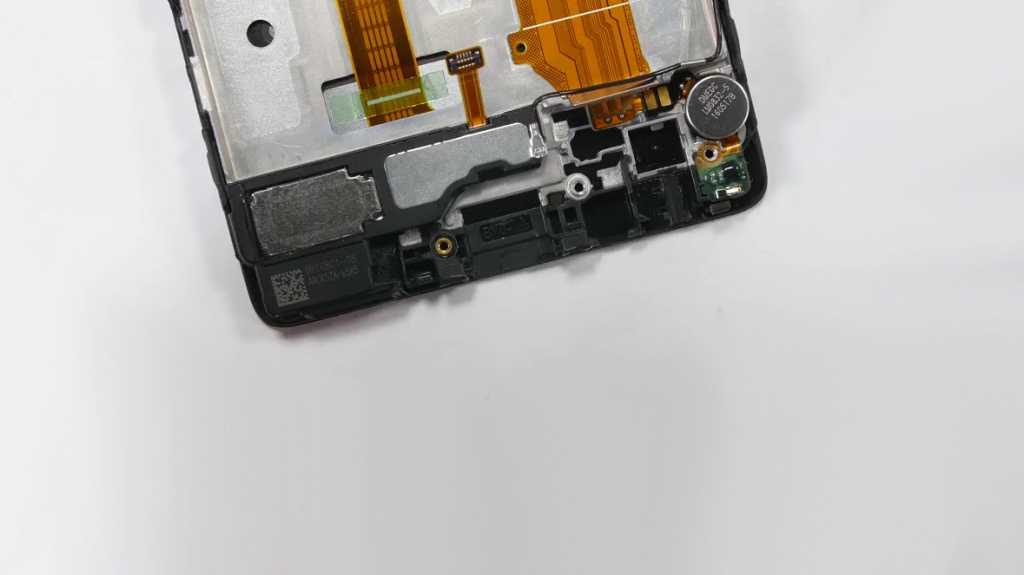

Для крепления динамика производитель использует двусторонний скотч.

Вот и все. Теперь можно заменить экран Huawei P9 новым.
