Как разобрать телефон Samsung Galaxy S III?

Чтобы знать, как отремонтировать смартфон, следует понимать его внутреннее устройство. Не секрет, что современные модели устройств разных производителей кардинально отличаются друг от друга. Более того, порой новая модель одного производителя имеет совершенно иную конструкцию. Сегодня специалисты сервисного центра Art-Gsm подробно расскажут о том, как разобрать Samsung Galaxy S III.

ВАЖНО. Данная статья носит исключительно рекомендательный характер. Если вы работаете собственными руками, то вся ответственность за процессы лежит исключительно на вас. Помните, что после разборки или другого вмешательства в конструкцию смартфон не подлежит гарантийному ремонту за счет производителя.

Необходимые инструменты:

Крестовая отвертка нужного размера.

Пластиковая «лопатка» для разбора корпусов мобильных телефонов.

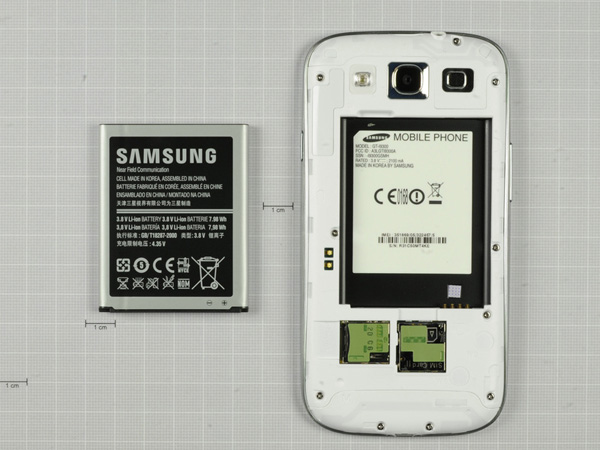

Приступаем к разборке. Для начала следует отключить смартфон, подождать 10-15 секунд, после чего нужно снять заднюю крышку корпуса. Поскольку корпус Samsung Galaxy S III изготовлен из пластика, действовать нужно максимально осторожно. Иначе можно повредить хрупкие пластиковые крепления. Когда вы сняли крышку, извлеките аккумуляторную батарею.

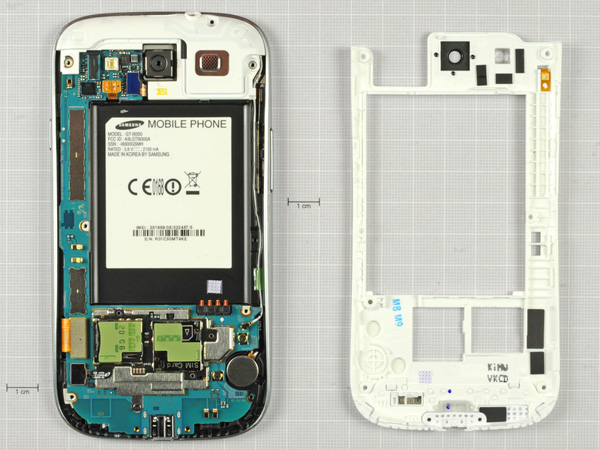

Переходим к внутренним деталям. С помощью лопатки снимаем пластиковую рамку задней части корпуса, которая выступает в роли защиты для материнской платы. К слову, она содержит индикатор влаги.

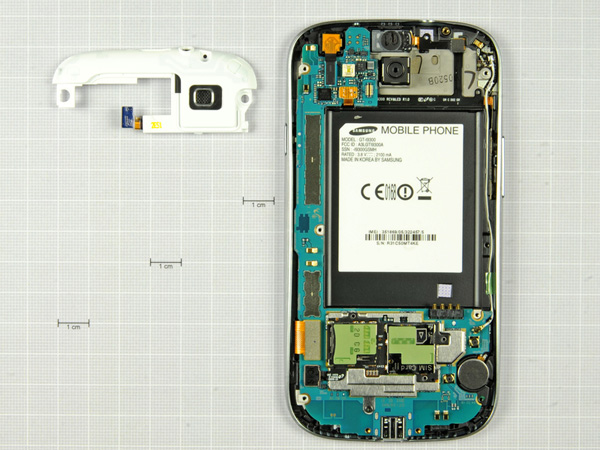

Когда вы сняли пластиковую рамку, можно легко добраться до динамика. Если вам нужно заменить динамик, то сделать это проще простого. Достаточно провести все вышеуказанные манипуляции, изъять сломанную деталь, установив на ее место новую. Но а мы продолжаем знакомиться с внутренней комплектацией Samsung Galaxy S III.

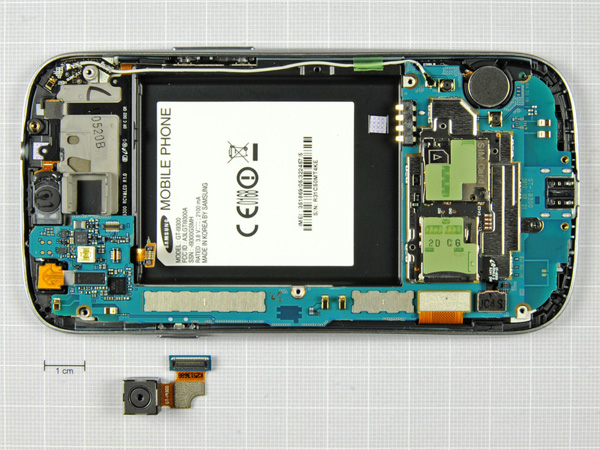

Теперь можно снять модуль основной камеры. С помощью пластиковой лопатки аккуратно подденьте модуль, и осторожно вытащите его из крепления.

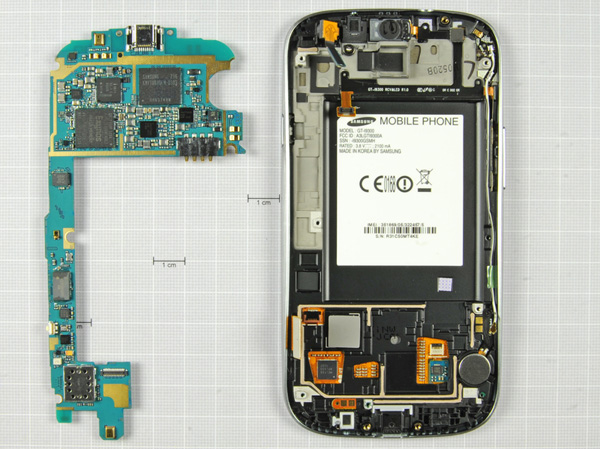

Далее снимаем материнскую плату с корпуса.

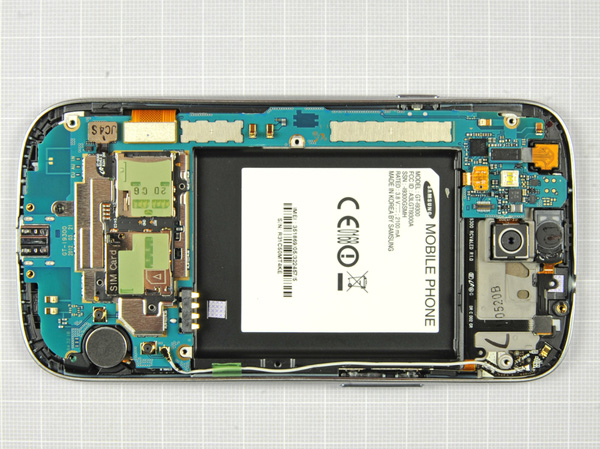

После этого нам открывается весь внутренний каркас. Мы видим чип, установленный не на материнской плате: датчик касания Melfas 8PL533, который преобразует прикосновения в нолики и единички.

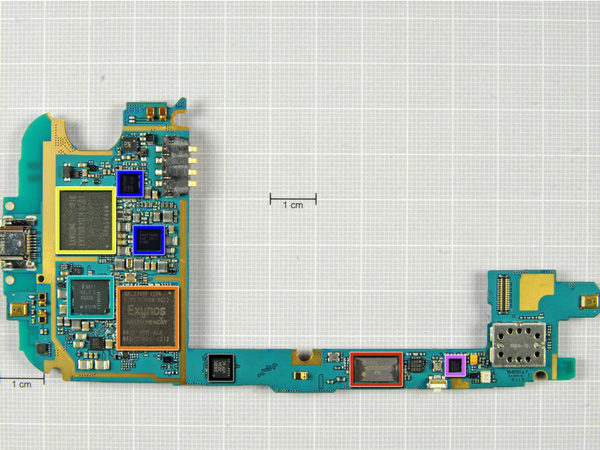

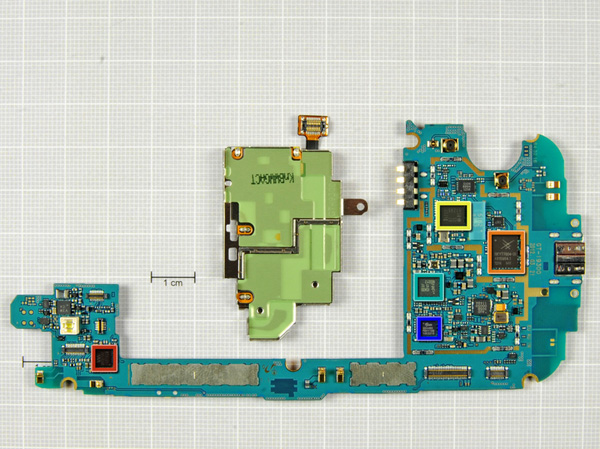

Если обратить внимание на фронтальную сторону материнской платы, здесь мы увидим:

• WiFi-модуль Murata M2322007 (обведён красным).
• 4-ядерный процессор Exynos 4412 (обведён оранжевым).
• NAND Flash память Samsung KMVTU000LM eMMC(16 Гб)+MDDR(64 Мб) (обведена желтым).
• Модуль Intel Wireless PMB9811X Gold Baseband (обведён бирюзовым).
• Микросхемы MAX77693 и MAX77686 (обведён синим).
• Монолитный приемник спутниковой навигации GNSS Broadcom BCM47511 (обведён розовым).
• Микросхема 33ODC 2214 4TP AC (обведена чёрным)
•


Что касается обратной стороны «материнки», то здесь расположились следующие элементы:

• Аудиокодек Wolfson Microelectronics WM1811 stereo (обведен красным).
• Многополосный усилитель мощности Skyworks SKY77604 (обведен оранжевым).
• Трансмиттер с низким энергопотреблением Silicon Image 9244 MHL (обведен синим).
• Чип NFC pNXP PN544 (обведен бирюзовым).
• Радиочастотный приёмопередатчик Infineon PMB5712 (обведен желтым).

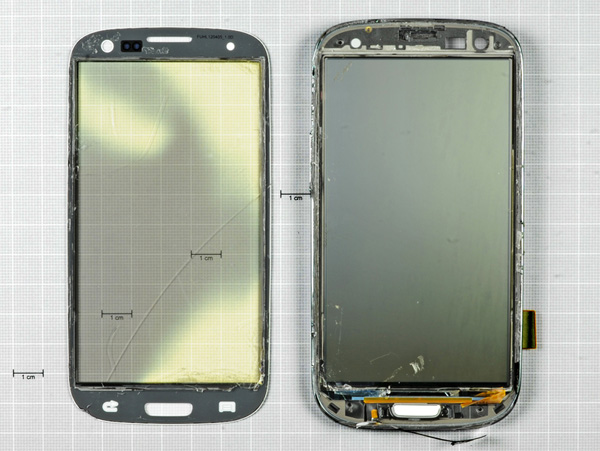

Как видите, разобрать Samsung Galaxy S III достаточно просто. Однако это не значит, что каждому под силу ремонтировать телефон самостоятельно. Поскольку защитное стекло смартфона Samsung Galaxy S III припаяно непосредственно к дисплею, который, в свою очередь, надежно соединен с каркасом, замена стекла у этой модели – кропотливый и дорогостоящий процесс. Поэтому если вы разбили стекло Samsung Galaxy S III, придется потратить немалую сумму. Выполнить замену этого элемента своими руками практически невозможно.

Кроме того, все вышеуказанные элементы крепятся на материнскую плату или корпус Samsung Galaxy S III особым образом. Всего одно неловкое движение – и деталь может быть безвозвратно сломана. Не хотите рисковать? Тогда обращайтесь в сервисный центр Art-Gsm. Специалисты быстро и качественно выполнят ремонт любой степени сложности, обеспечив вашему Samsung Galaxy S III безупречную функциональность и работоспособность!
