Как заменить кнопку «Home» на iPhone 5S?

Сегодняшний мануал посвящен процессу замены кнопки «Домой» у флагмана iPhone 5S. Перед началом работы отключите питание устройства. Затем открутите два 3.9-миллиметровых шурупа Pentalobe, которые находятся по бокам от коннектора Lightning.

Сегодняшний мануал посвящен процессу замены кнопки «Домой» у флагмана iPhone 5S. Напомним, что мы уже публиковали инструкции для этого телефона. Так, здесь вы найдете мануал по замене аккумулятора на iPhone 5S.

Для работы вам понадобятся следующие инструменты:

Отвертка pentalobe TS1
Крестовая отвертка Phillips PH000
Присоска
Пластиковый инструмент для разбора корпусов «лопатка»

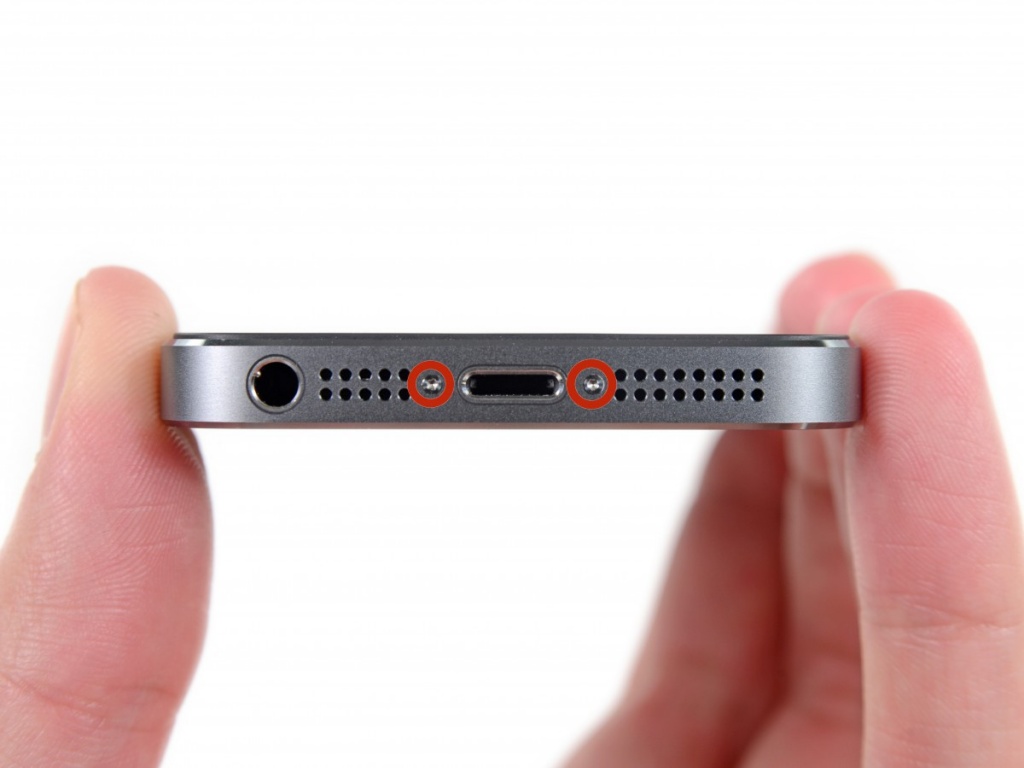

Перед началом работы отключите питание устройства. Затем открутите два 3.9-миллиметровых шурупа Pentalobe, которые находятся по бокам от коннектора Lightning.

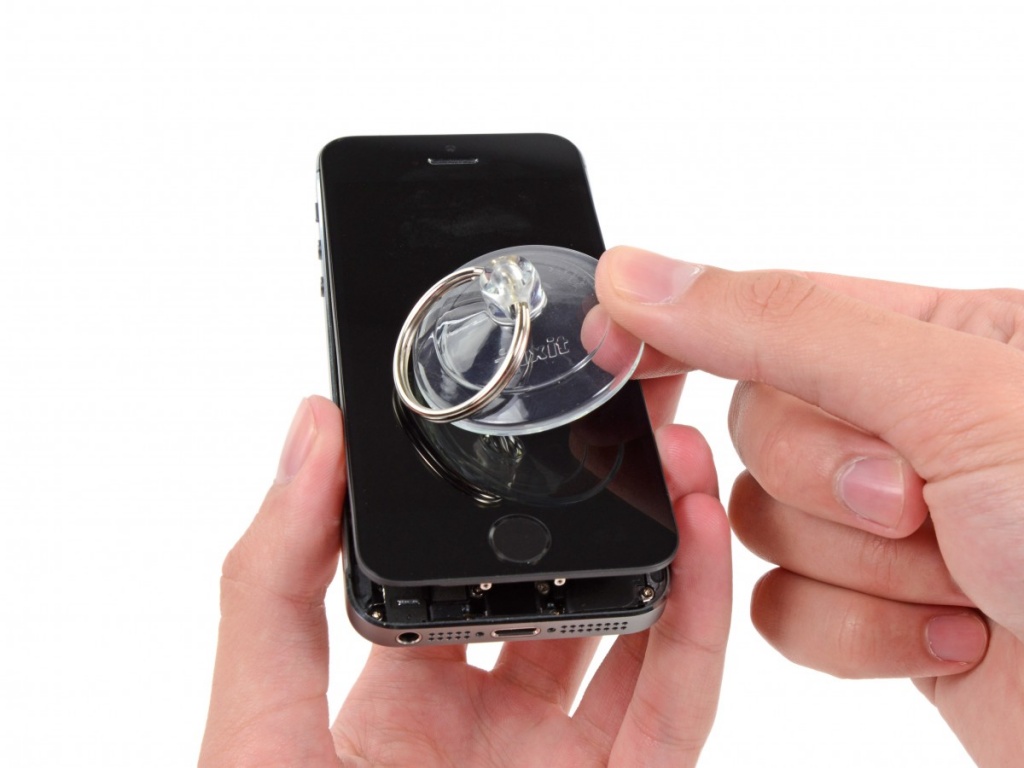

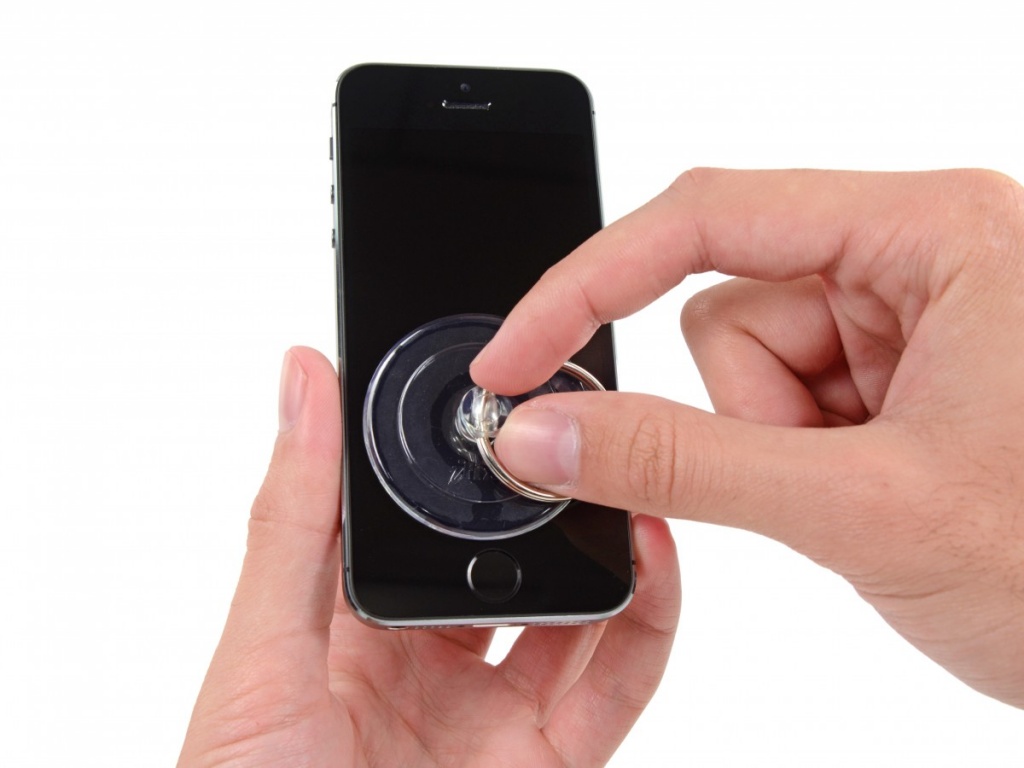

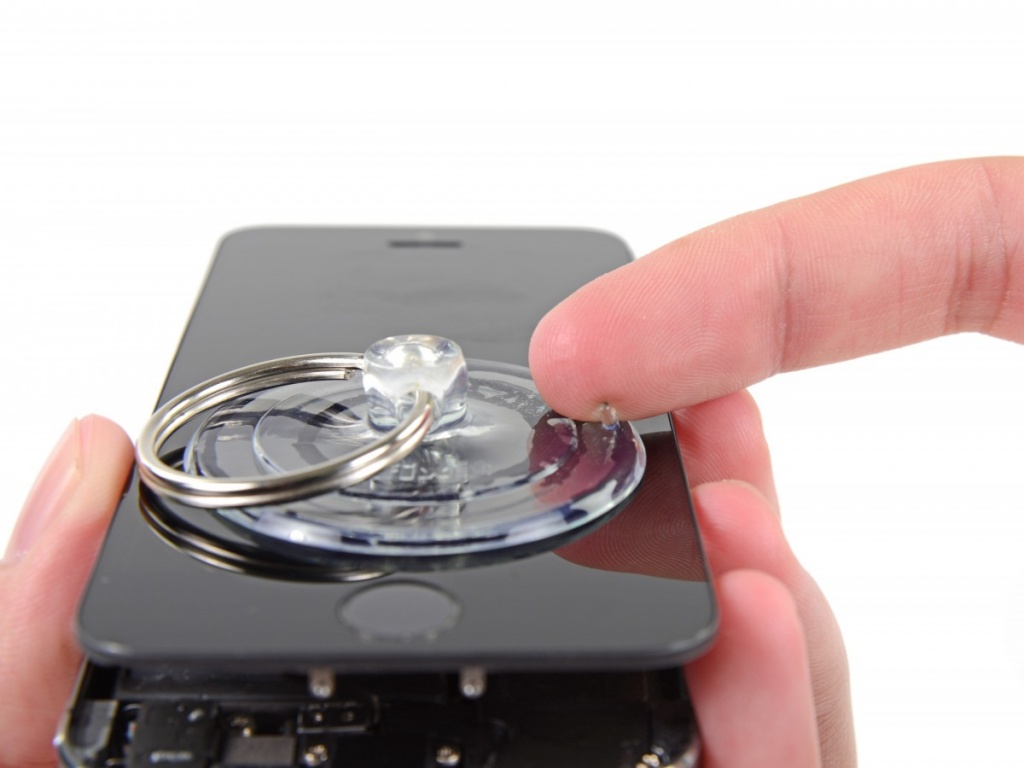

Для того чтобы снять экранный модуль, используйте присоску. Ее нужно закрепить на экран рядом с кнопкой «Home». Помните, что экран iPhone 5S держится на специальных защелках, а также соединен с материнской платой при помощи нескольких шлейфов, расположенных как раз на уровне кнопки «Домой». Важно открыть корпус с помощью присоски ровно настолько, чтобы иметь возможность осторожно отсоединить шлейфы. Действуйте не спеша, проявите максимальную осторожность.

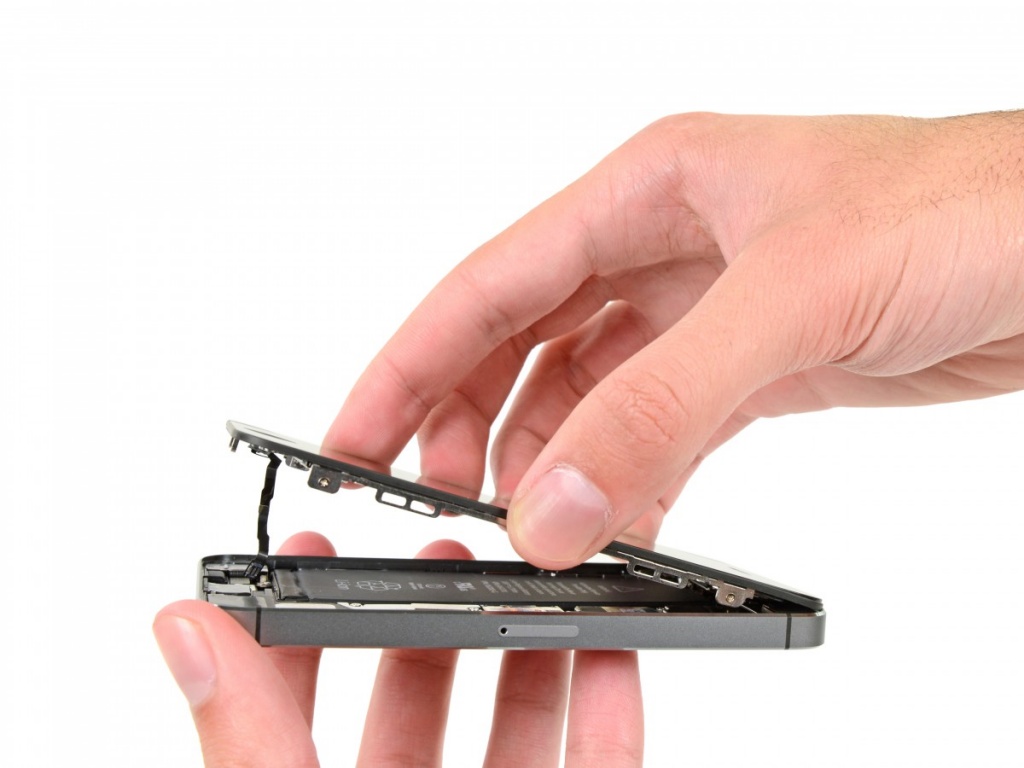

Когда дисплей iPhone 5S будет держаться только на шлейфах, снимите присоску. Затем поднимите модуль дисплея с нижней части так, чтобы можно было отсоединить шлейф. Здесь тоже важна осторожность, иначе вы рискуете повредить шлейф или разъем. Помните, что кнопка «Домой» позволяет использовать Touch ID. Порвав шлейф, вы лишите себя этой функции.

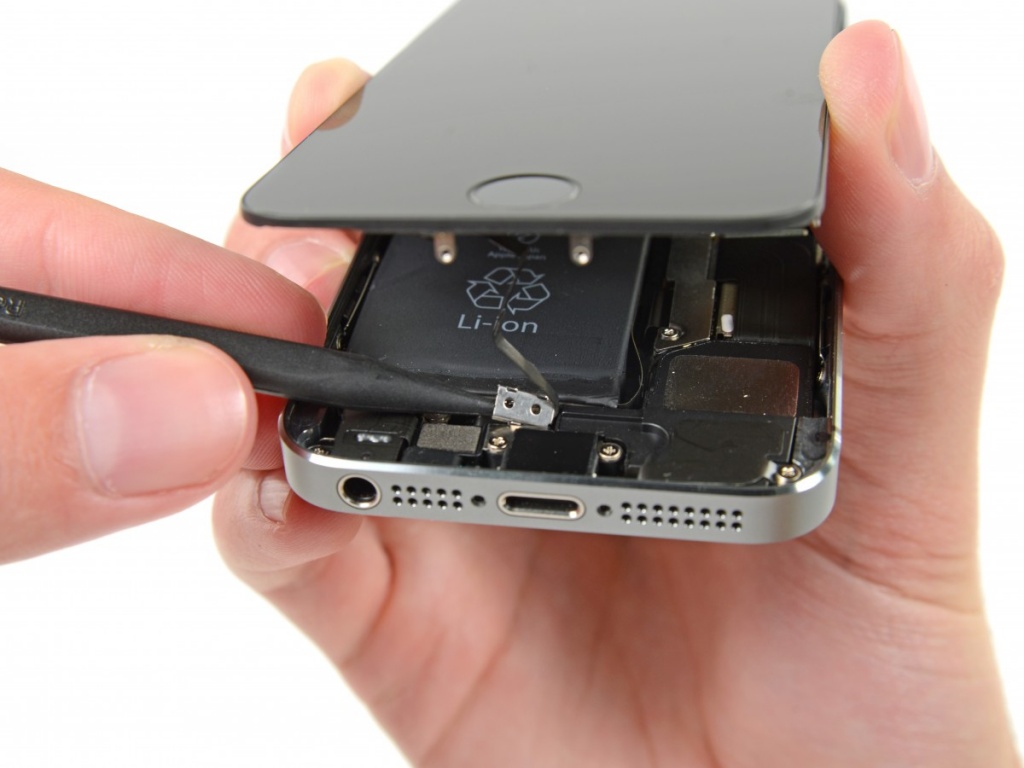

Используйте пинцет, чтобы снять скобу с разъема.

Теперь при помощи пинцета отсоедините разъем шлейфа от разъема на материнской плате.

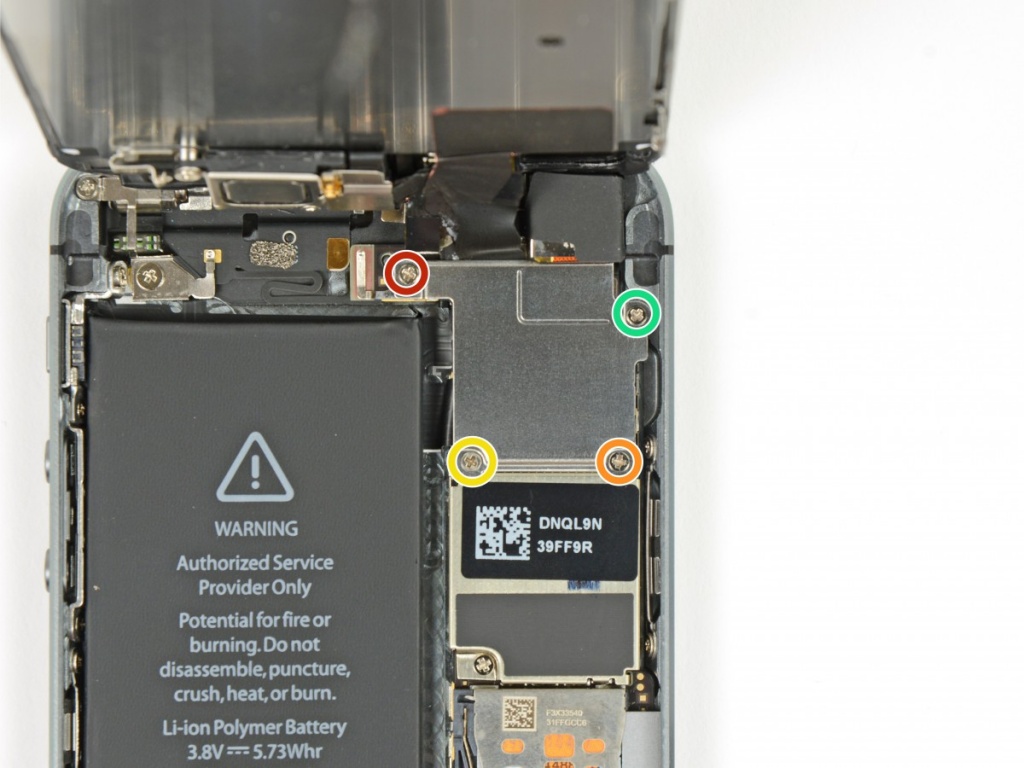

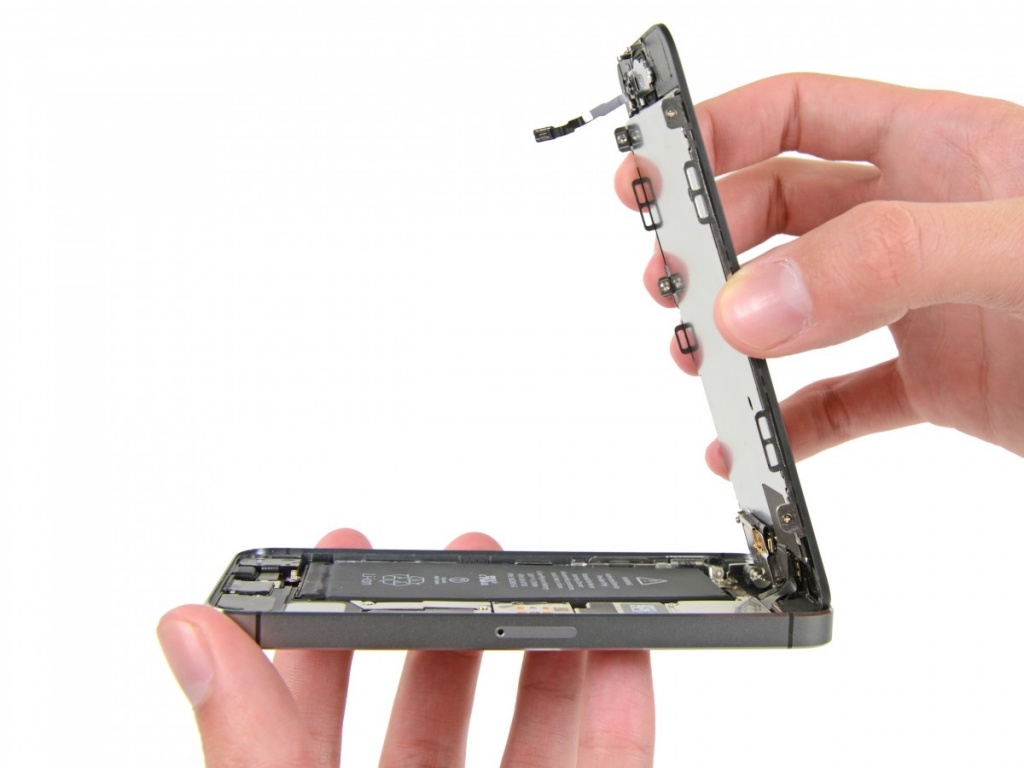

Откройте телефон на 90° и держите его в таком положении, пока откручиваете следующие шурупы:

1.7-миллиметровый шуруп с крестовой головкой Phillips #000 (красный);
1.2-миллиметровый шуруп с крестовой головкой Phillips #000 (оранжевый);
1.3-миллиметровый шуруп с крестовой головкой Phillips #000 (желтый);
1.7-миллиметровый шуруп с крестовой головкой Phillips #000 (зеленый).

Разложите шурупы схематично, иначе при обратной сборке вы можете повредить конструкцию и детали.

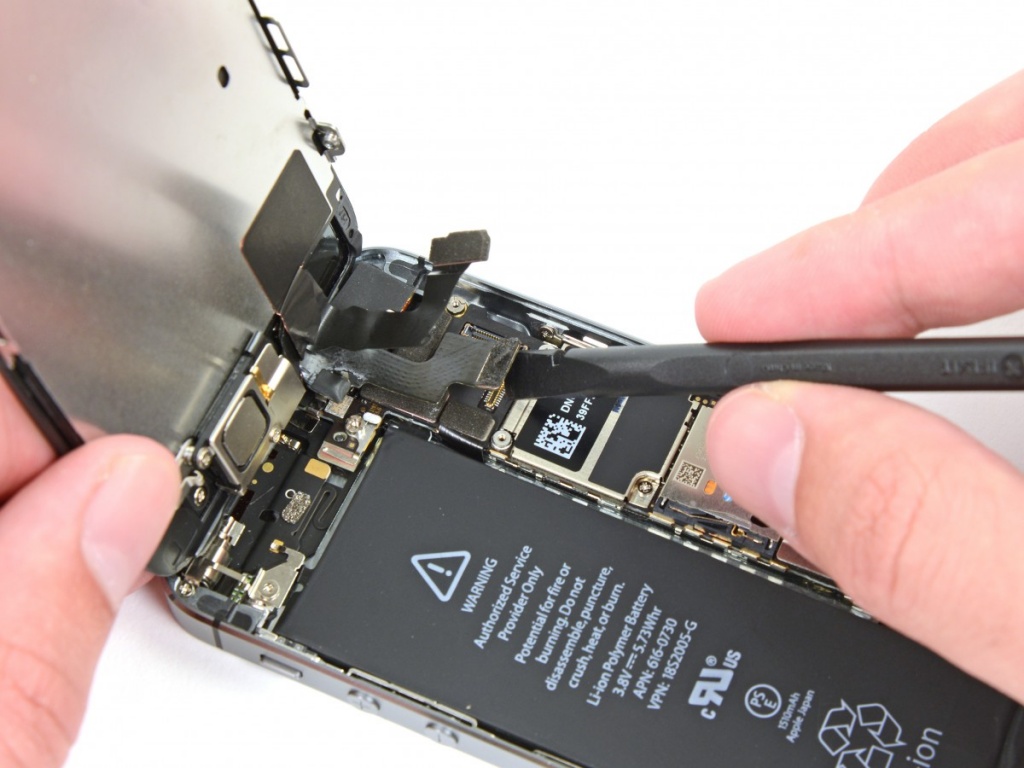

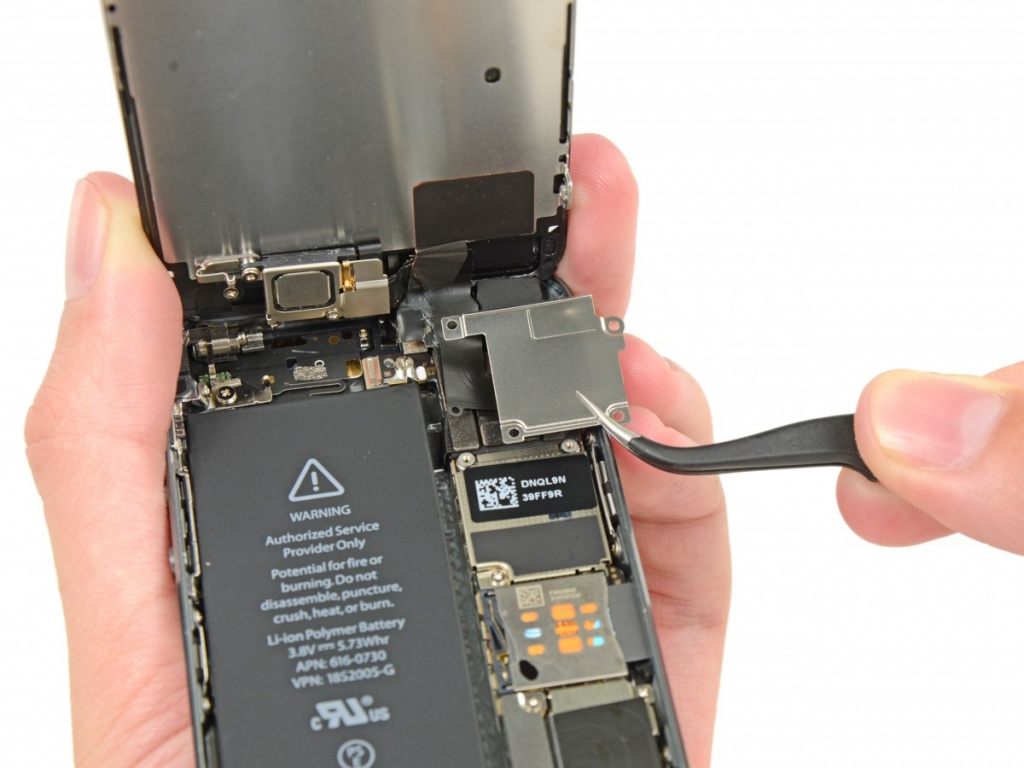

Снимите защитный экран, после чего можно отсоединить разъемы шлейфов селфи-камеры и сенсора.

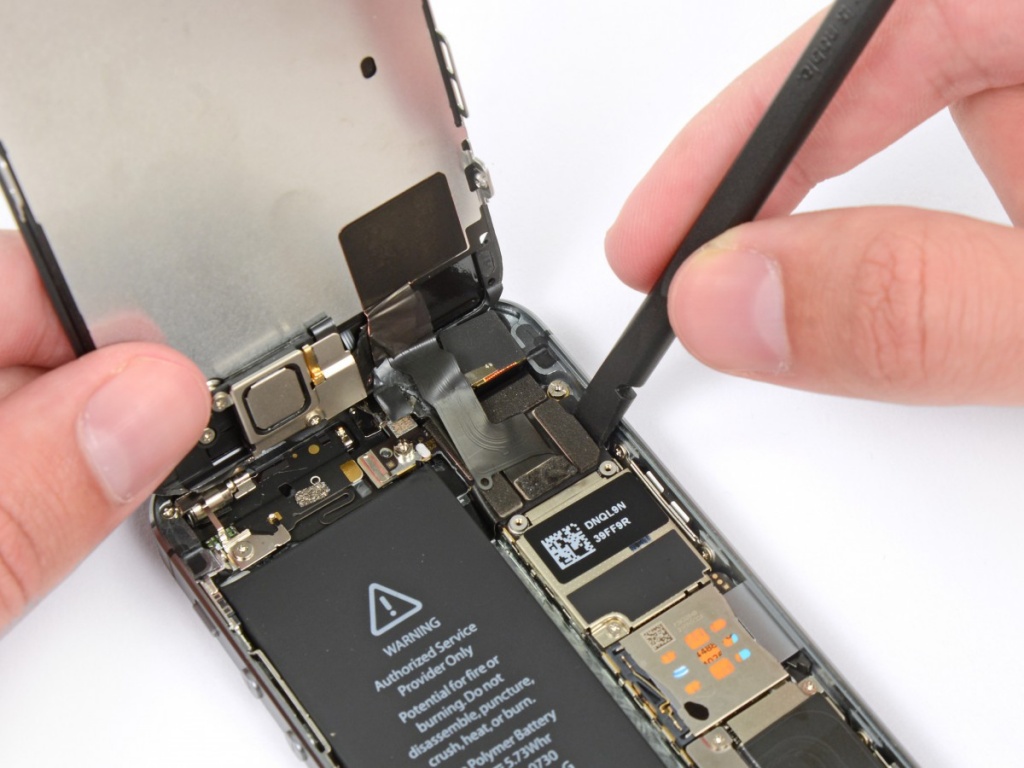

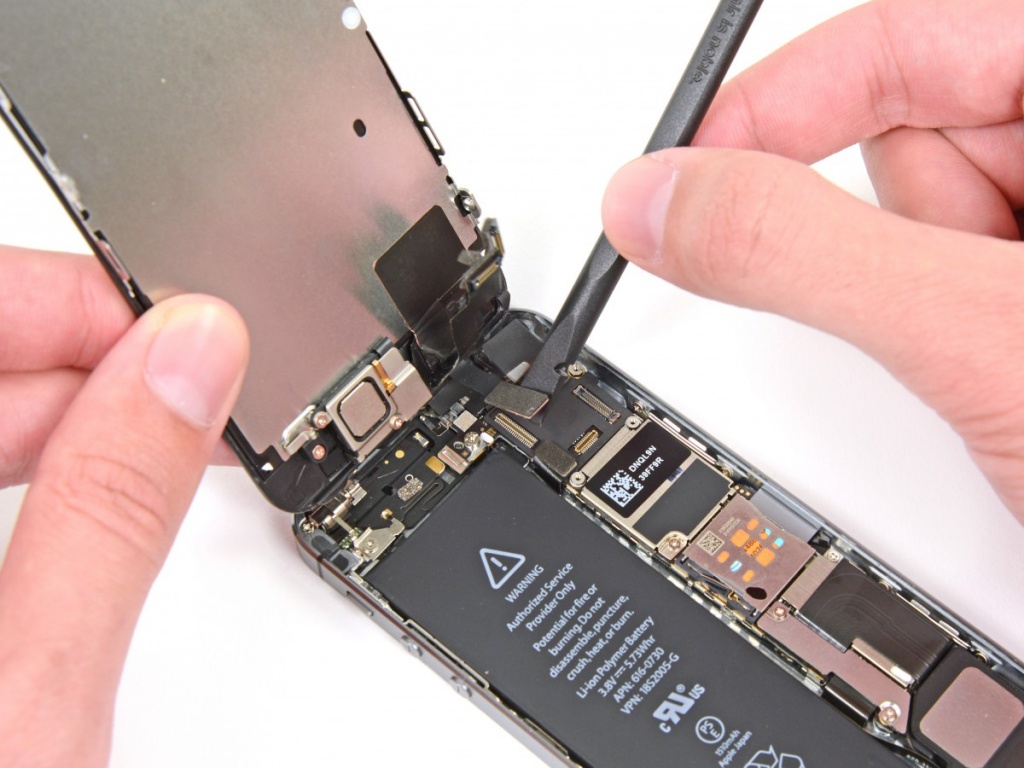

Теперь отсоедините шлейф от дисплея.

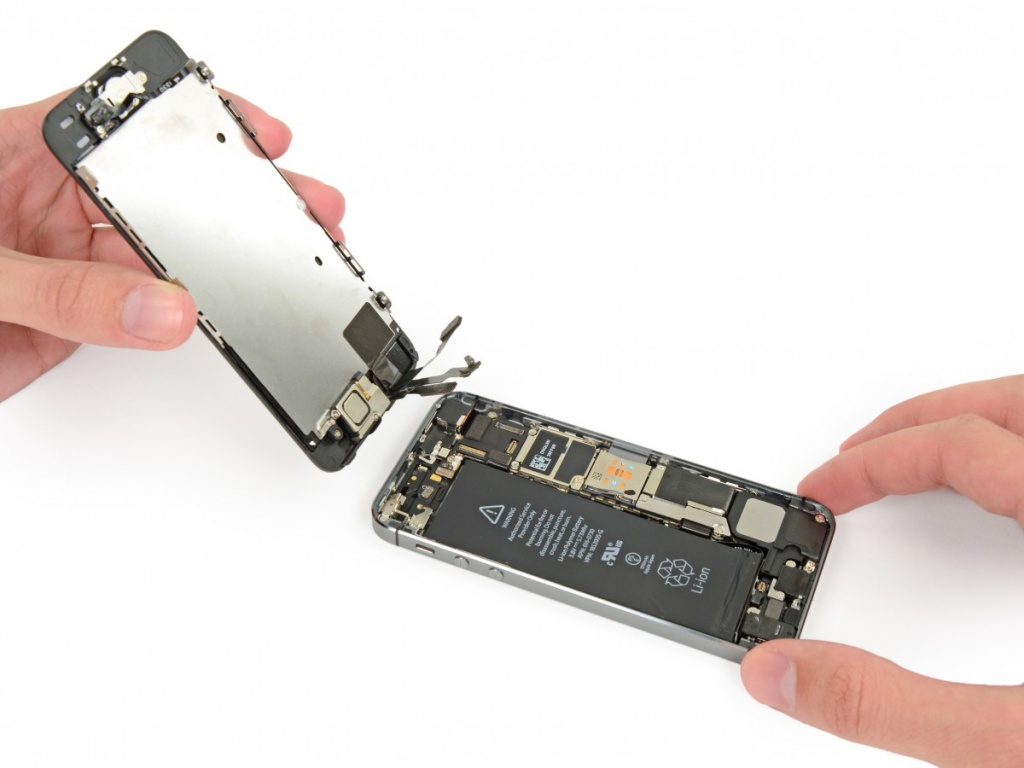

Далее можно отсоединить разъем сенсорного экрана вашего iPhone 5S. После этого действия экран можно убрать в сторону.

С помощью отвертки Phillips #000 открутите один шуруп, расположенный с обратной стороны экрана. Отогните шлейф.

Выкрутите два 1.4-миллиметровых шурупа при помощи отвертки Phillips #000.

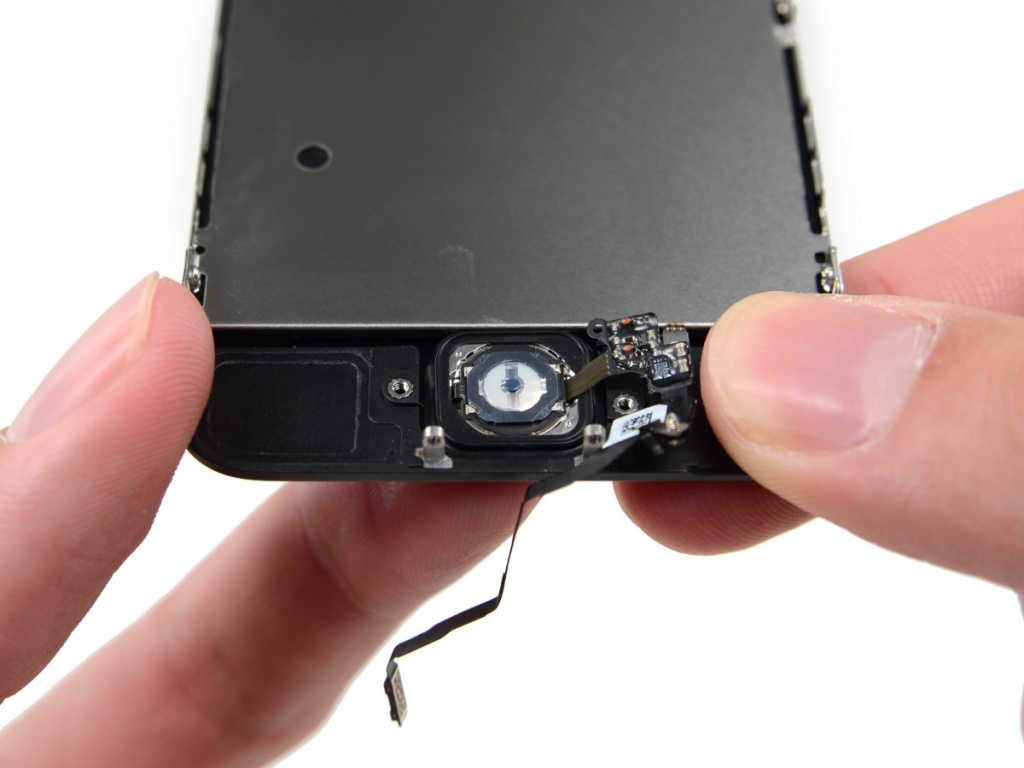

Снимите скобу, которая держит кнопку «Home».

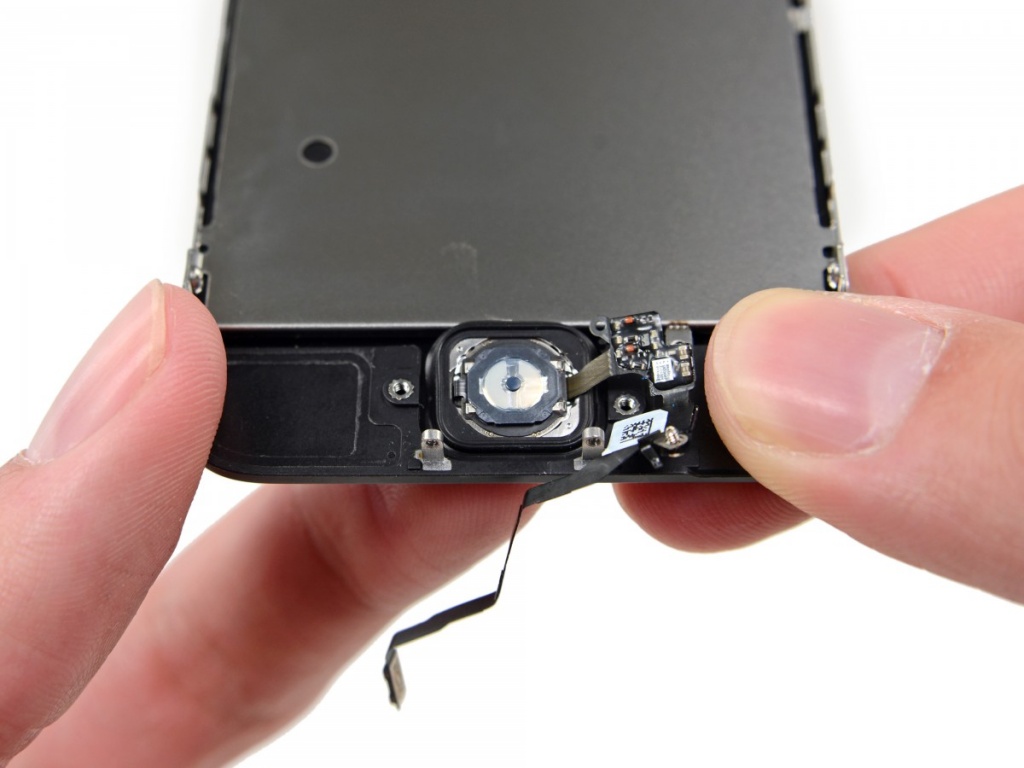

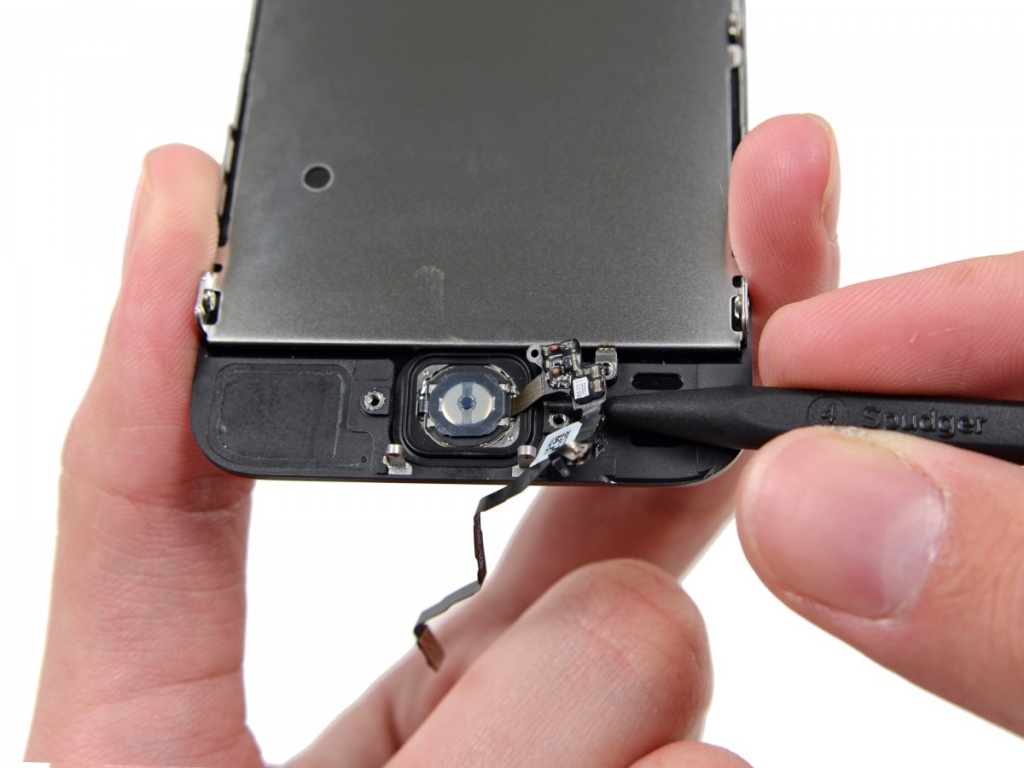

Теперь поместите пластиковую лопатку под шлейф, который идет от кнопки «Домой». Этот шлейф немного приклеен, поэтому поводите лопаткой в стороны, чтобы рассоединить клей и поверхность. При необходимости удалите часть скотча с внешней стороны дисплей.

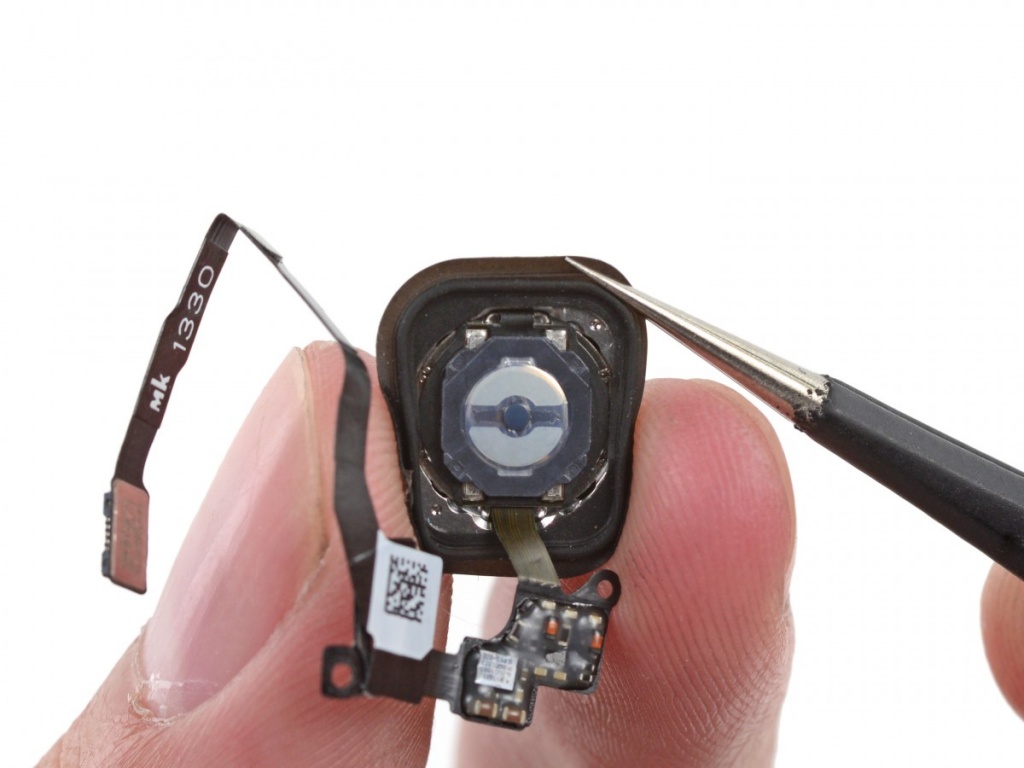

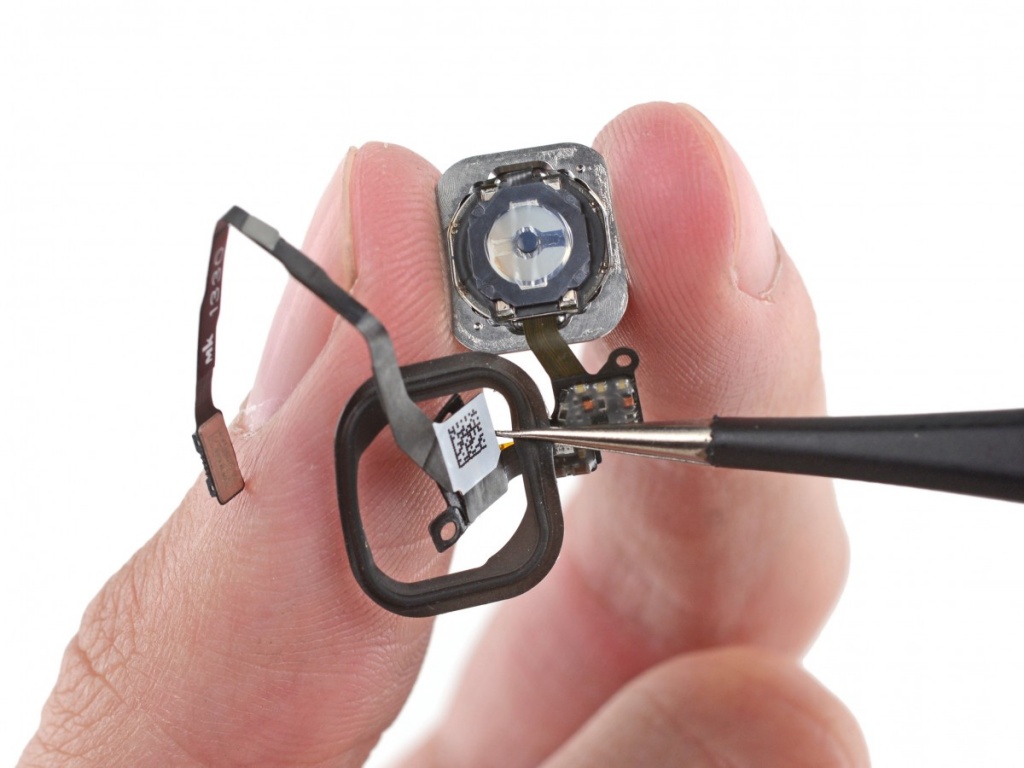

Аккуратно нажмите на верхний левый угол кнопки с внешней стороны. Будьте терпеливы и действуйте поступательно. Нужно сначала освободить один угол кнопки, чтобы разместить туда лопатку и поддеть элемент.
